16 modelos disponiblesAccesorios para encoders
Todo para instalar correctamente su encoder Hohner: 9 tipos de acoples flexibles, bridas, campanas, ángulos de soporte, sistemas antigiro, conectores, cables precableados y ruedas medidoras.
- Acoples flexibles
- 9 tipos
- Velocidad de acople
- Hasta 31.000 rpm
- Desalineación angular
- Hasta ±10°
- Temperatura de trabajo
- -40 a +200 °C
- Conectores
- M8 · M12 · M23 · DIN
- Desarrollo de ruedas medidoras
- 200 a 500 mm
Una buena parte de las fallas de un encoder vienen de un mal montaje: un acople inadecuado transmite vibración y esfuerzo a los rodamientos, y un conector mal elegido detiene la instalación. Hohner ofrece los accesorios para montar sus encoders de eje saliente, hueco y semihueco de forma rápida y segura. En cada ficha indicamos con qué series es compatible el accesorio.
¿No sabe qué accesorio necesita? Indíquenos la serie de su encoder y el tipo de montaje, y le enviamos la referencia exacta sin costo.
Modelos disponibles
Filtrar por aplicación
16 productos
- Acoples flexibles
Oldham-flex
Acople Oldham para grandes desplazamientos laterales entre ejes, con alta rigidez torsional y hasta 31.000 rpm.
- Par máx.
- 640 a 6.000 Ncm
- Velocidad
- Hasta 31.000 rpm
- Radial
- Hasta ±2,5 mm
Ficha técnica
- Modelos
- OFA 2027, 2630, 3434 y 4546
- Desalineación
- Angular ±3°; radial de ±1,2 a ±2,5 mm
- Temperatura
- -20 a +80 °C
Asesoría técnica sin costoCotizar →
- Acoples flexibles

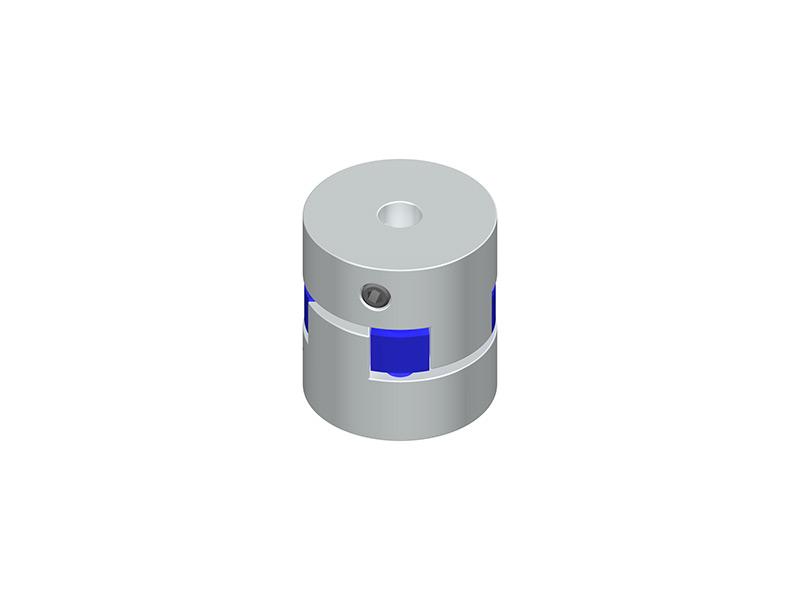

Cross-flex
Acople de cruceta con elemento elástico en tres durezas (azul, blanco y rojo) según el par que necesite.
- Par máx.
- 800 a 2.500 Ncm
- Velocidad
- 19.000 rpm
- Angular
- ±1,3°
Ficha técnica
- Modelos
- CFP 80 (azul), CFP 92 (blanco) y CFP 98 (rojo)
- Desalineación
- Axial ±1 mm; radial ±0,22 mm
- Temperatura
- -30 a +80 °C
Asesoría técnica sin costoCotizar →
- Acoples flexibles
- Alta temperatura

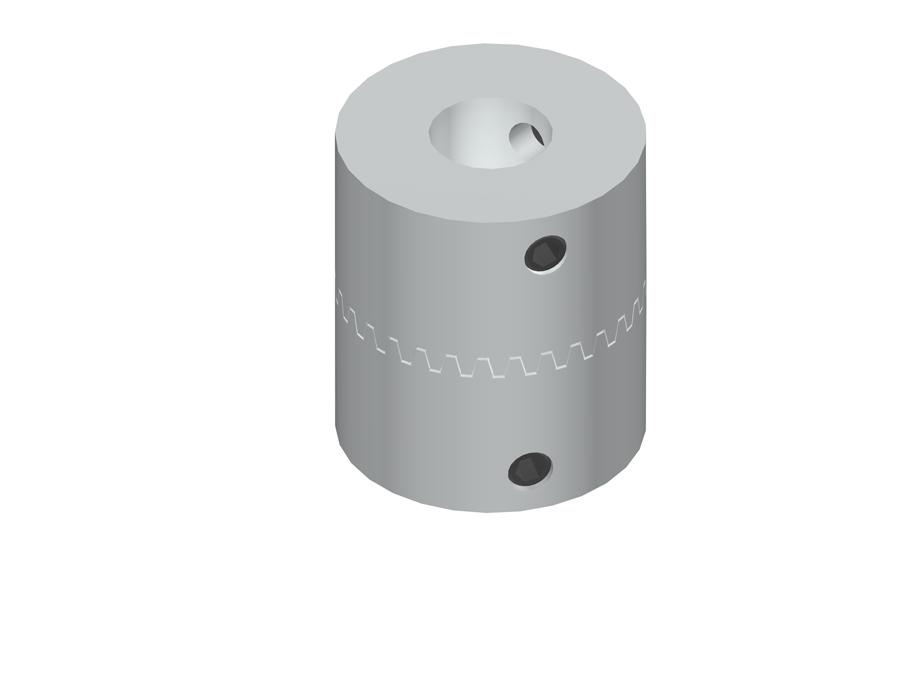

Union
Acople rígido para ejes perfectamente alineados, apto para temperaturas de hasta +200 °C.
- Par
- 200 Ncm
- Velocidad
- 8.000 rpm
- Temperatura
- Hasta +200 °C
Ficha técnica
- Modelo
- UFP 2022
- Desalineación
- Angular ±0,5°
- Temperatura
- -30 a +200 °C
Asesoría técnica sin costoCotizar →
- Acoples flexibles
- Aislantes

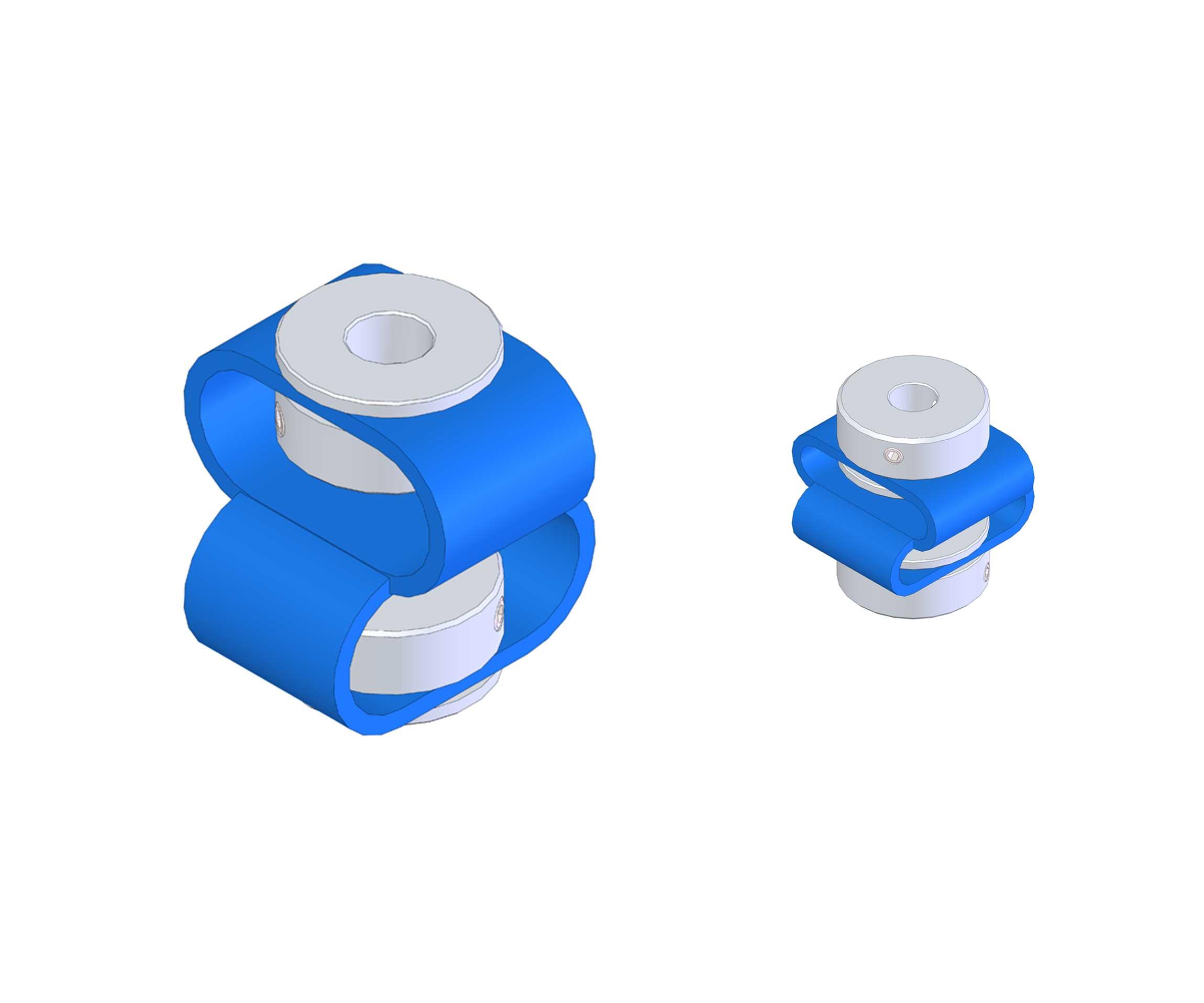

Pagu-flex
Acople flexible aislante que absorbe grandes desalineaciones, de hasta ±10°, y aísla eléctricamente el encoder.
- Angular
- ±10°
- Radial
- Hasta ±2,5 mm
- Velocidad
- 3.000 rpm
Ficha técnica
- Modelos
- GFP 10, GFP 15, GFP 20 y otros
- Desalineación
- Axial de ±2 a ±3 mm; radial de ±2 a ±2,5 mm
- Temperatura
- -30 a +80 °C
Asesoría técnica sin costoCotizar →
- Acoples flexibles
- Alta temperatura

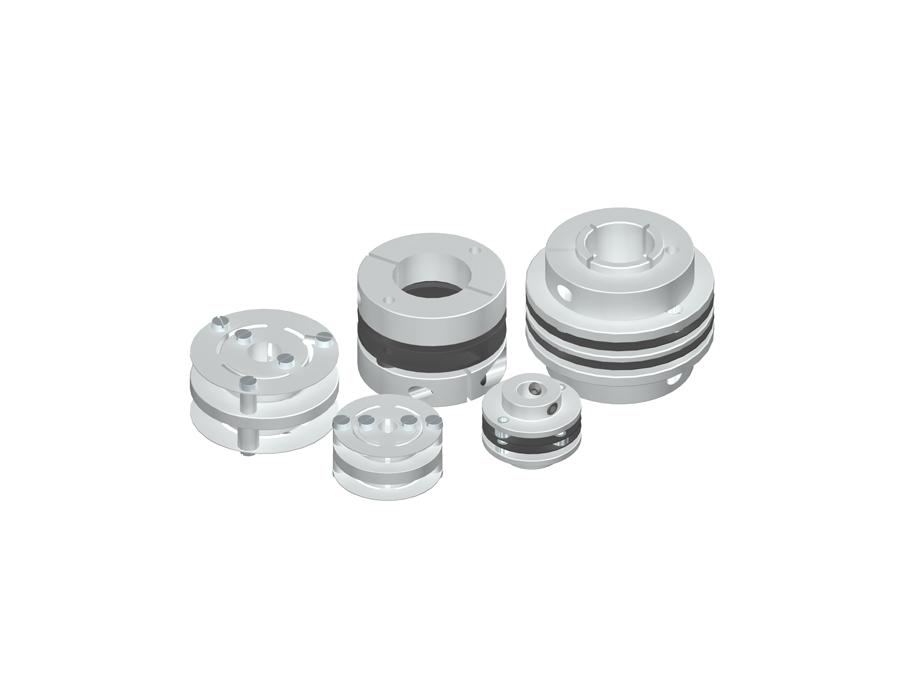

Lami-flex
Acople de láminas sin juego, rígido a la torsión, para una transmisión precisa del giro hasta +120 °C.
- Par
- Hasta 50 Ncm
- Velocidad
- 10.000 rpm
- Angular
- Hasta ±3°
Ficha técnica
- Modelos
- LFP 2014, LFP 2016, LFA 2213 y otros
- Temperatura
- -30 a +120 °C
Asesoría técnica sin costoCotizar →
- Acoples flexibles
- Alta temperatura

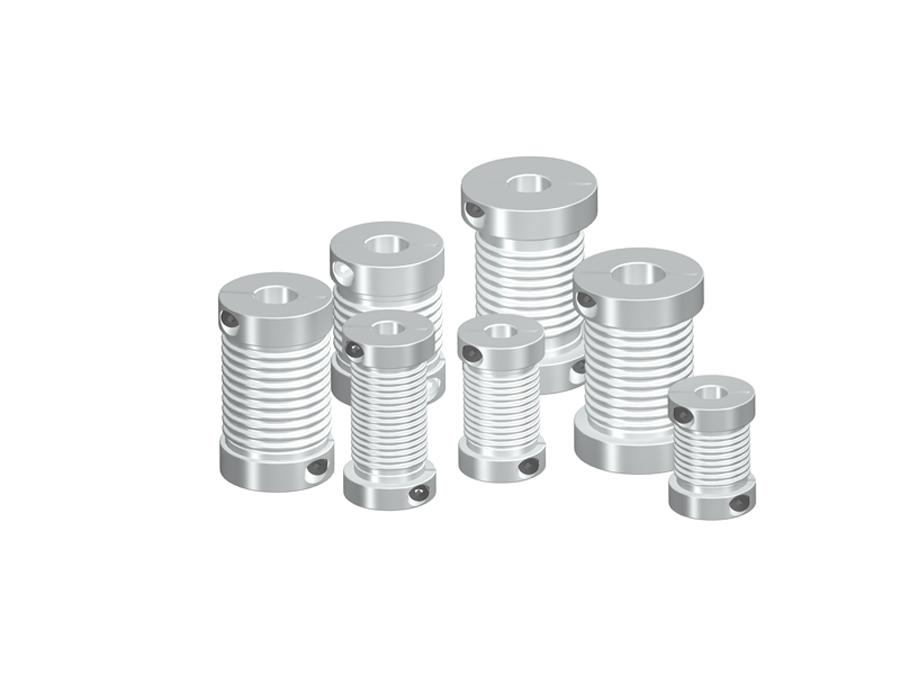

Bellow-flex
Acople de fuelle metálico, sin juego y con alta rigidez torsional, para trabajar de -40 a +140 °C.
- Par máx.
- 15 a 40 Ncm
- Velocidad
- 10.000 rpm
- Angular
- Hasta ±4°
Ficha técnica
- Modelos
- BFP 1222, 1520, 1525 y otros
- Desalineación
- Axial ±0,4 a ±0,5 mm; radial ±0,2 a ±0,3 mm
- Temperatura
- -40 a +140 °C
Asesoría técnica sin costoCotizar →
- Acoples flexibles
- Alta temperatura

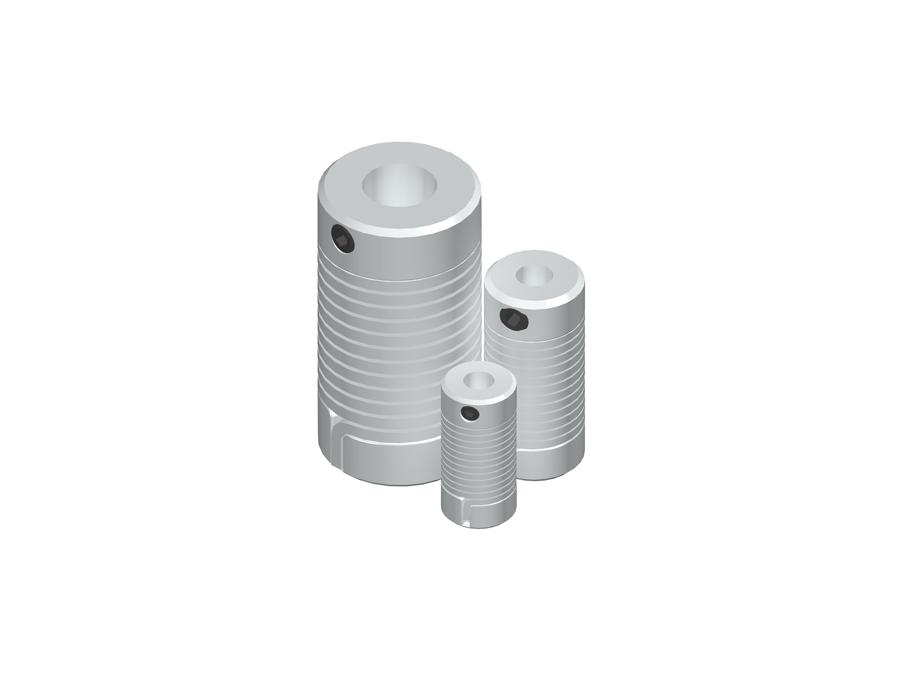

Spring-flex
Acople de muelle que absorbe desalineaciones de hasta ±5°, apto hasta +150 °C.
- Par
- 15 a 150 Ncm
- Velocidad
- Hasta 8.000 rpm
- Angular
- ±5°
Ficha técnica
- Modelos
- SFP 1225, 1635 y 2650
- Desalineación
- Axial ±0,5 a ±1 mm; radial ±0,5 a ±1,5 mm
- Temperatura
- -40 a +150 °C
Asesoría técnica sin costoCotizar →
- Acoples flexibles

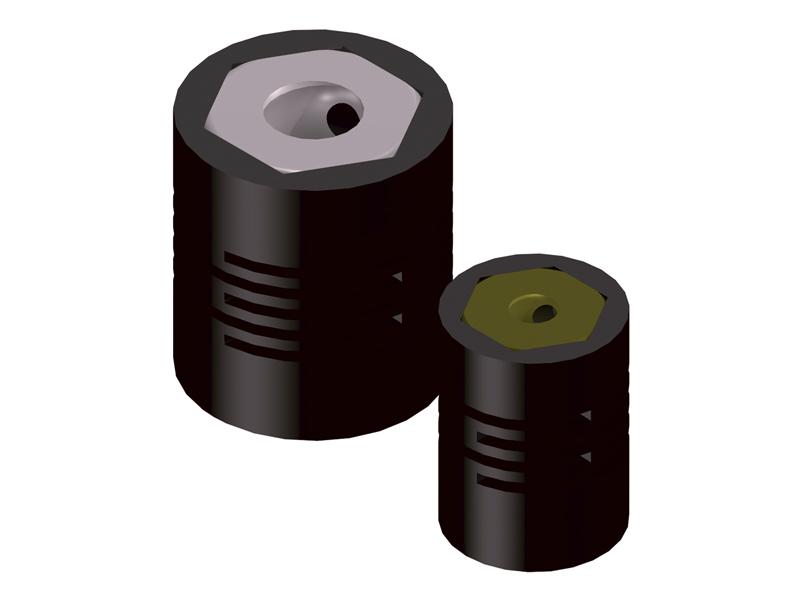

Poly-flex
Acople flexible ranurado de acetal, liviano y económico, para velocidades de hasta 12.000 rpm.
- Par
- 30 a 80 Ncm
- Velocidad
- Hasta 12.000 rpm
- Angular
- Hasta ±3°
Ficha técnica
- Modelos
- PFP 1520 y PFP 2224
- Desalineación
- Axial ±0,2 mm; radial ±0,3 mm
Asesoría técnica sin costoCotizar →
- Acoples flexibles

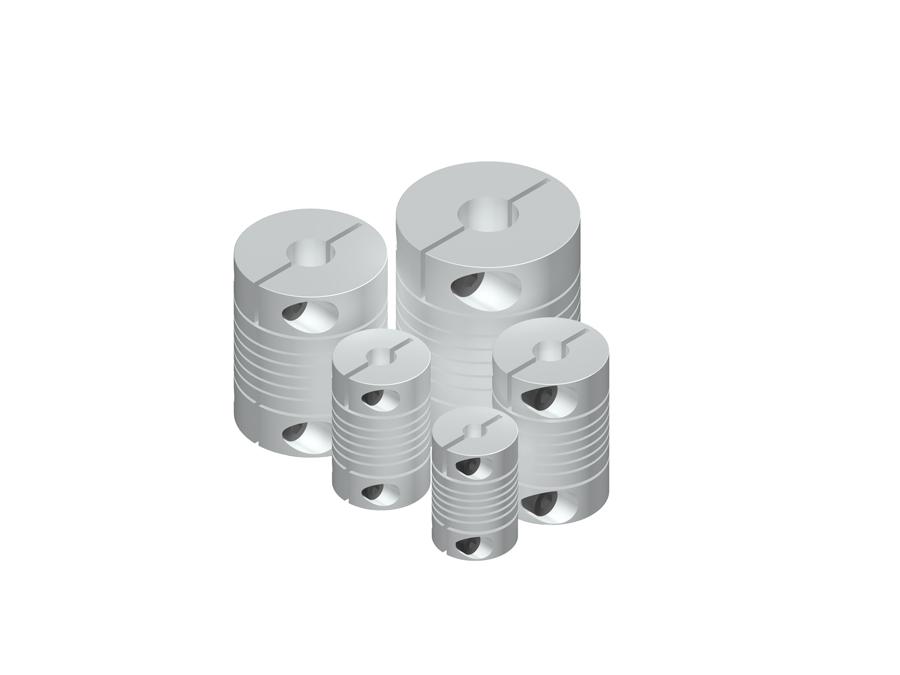

Alu-flex
Acople flexible ranurado de una sola pieza, en aluminio o acero inoxidable, desde tamaños miniatura.
- Par
- Desde 2 Ncm
- Velocidad
- 8.000 rpm
- Angular
- Hasta ±2,5°
Ficha técnica
- Modelos
- AFP 6508, 1015, 1218 y otros
- Materiales
- Aluminio o acero inoxidable
Asesoría técnica sin costoCotizar →
- Montaje
Sistemas antigiro flexibles
Fijan el cuerpo de los encoders de eje hueco a la máquina y absorben las vibraciones del eje.
- Para
- Eje hueco
- Tipo
- Flexible
- Fijación
- Tornillos M4
Ficha técnica
- Referencias
- 90.1014, 90.1018, 90.1020, 90.1024, 90.1025 y otras
- Compatible con
- Series 19, 50H, 59, 59S, PR90H, 64, 77, 80, E58 HS/HM y SMRS19/59/59S
Asesoría técnica sin costoCotizar →
- Montaje

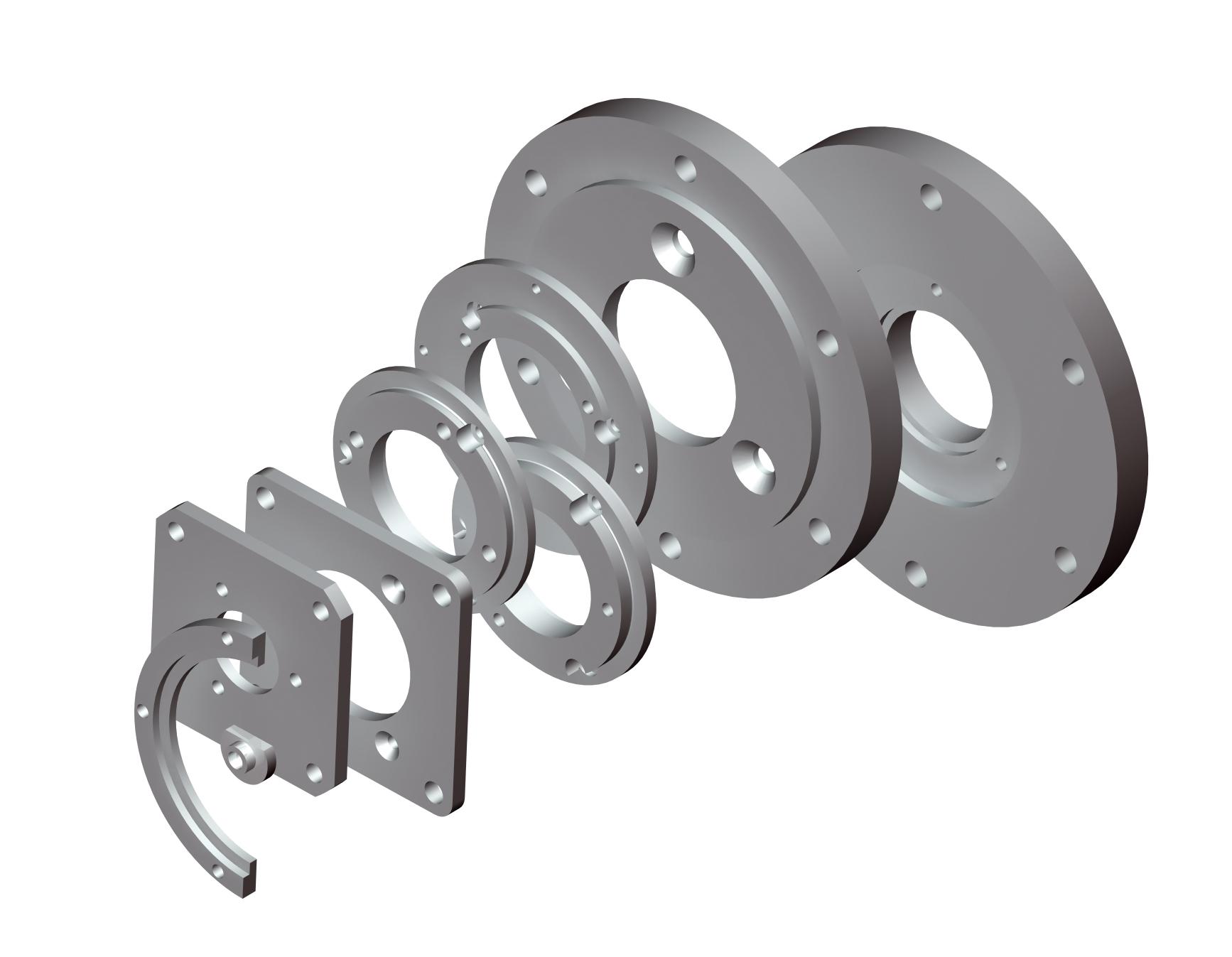

Bridas de acoplamiento
Adaptan el encoder de eje saliente a la brida o al soporte de su máquina.
- Para
- Eje saliente
- Fijación
- Tornillos M3
- Referencias
- 90.1002 a 90.1006
Ficha técnica
- Compatible con
- Series 10, 11, 20, CS10, CM10, E58 CS y E58 CM
Asesoría técnica sin costoCotizar →
- Montaje

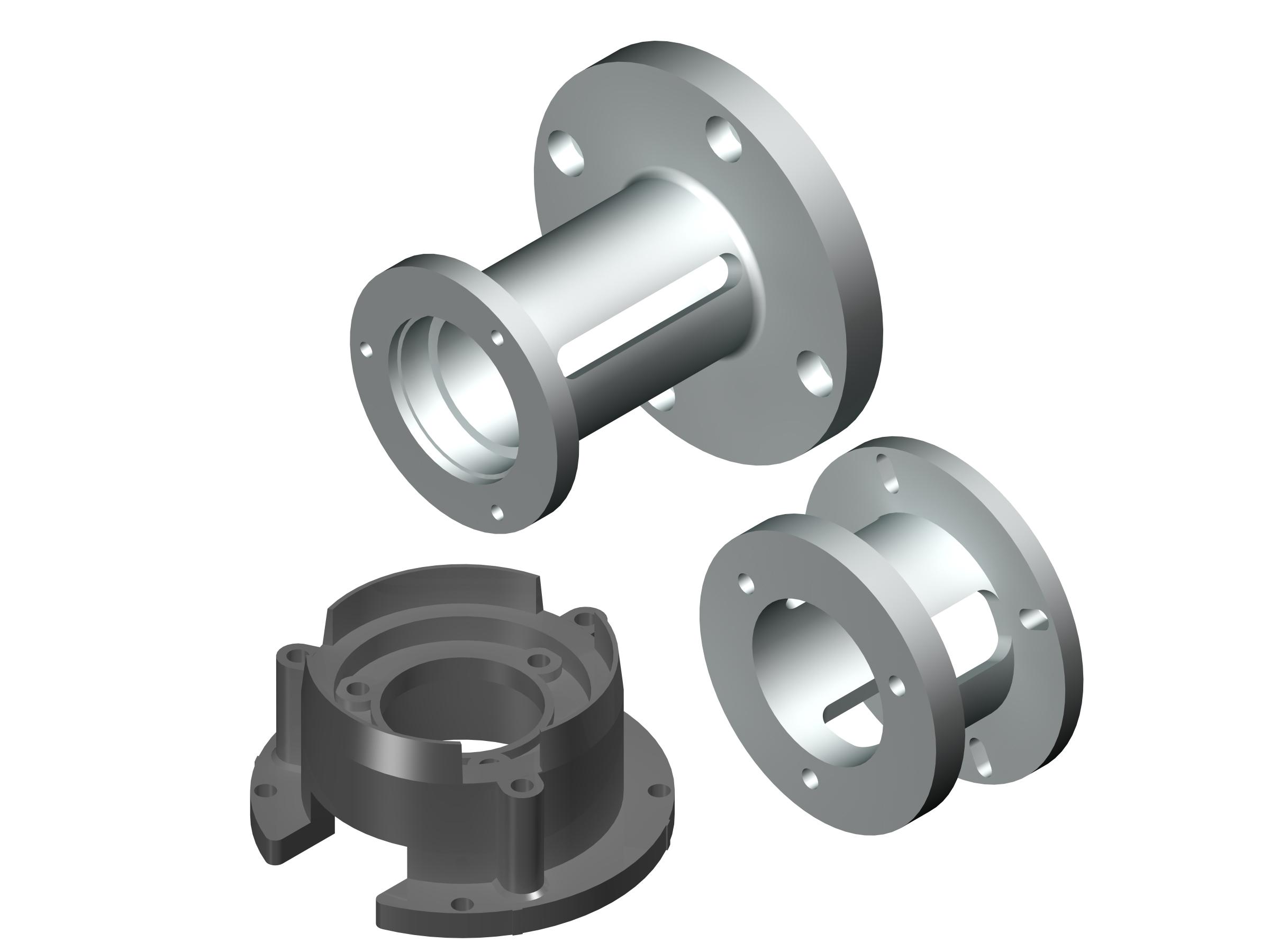

Campanas de acoplamiento
Alojan el encoder y el acople en una sola pieza para un montaje protegido y alineado.
- Para
- Eje saliente
- Fijación
- Tornillos M3
- Versión EHEDG
- Para la Serie 10K
Ficha técnica
- Referencias
- 90.1600, 90.1608, 90.1609, 90.1610 y 90.1619
- Compatible con
- Series 10, 11, 20, CS10, CM10, E58 y 10K (90.1610, diseño higiénico EHEDG)
Asesoría técnica sin costoCotizar →
- Montaje

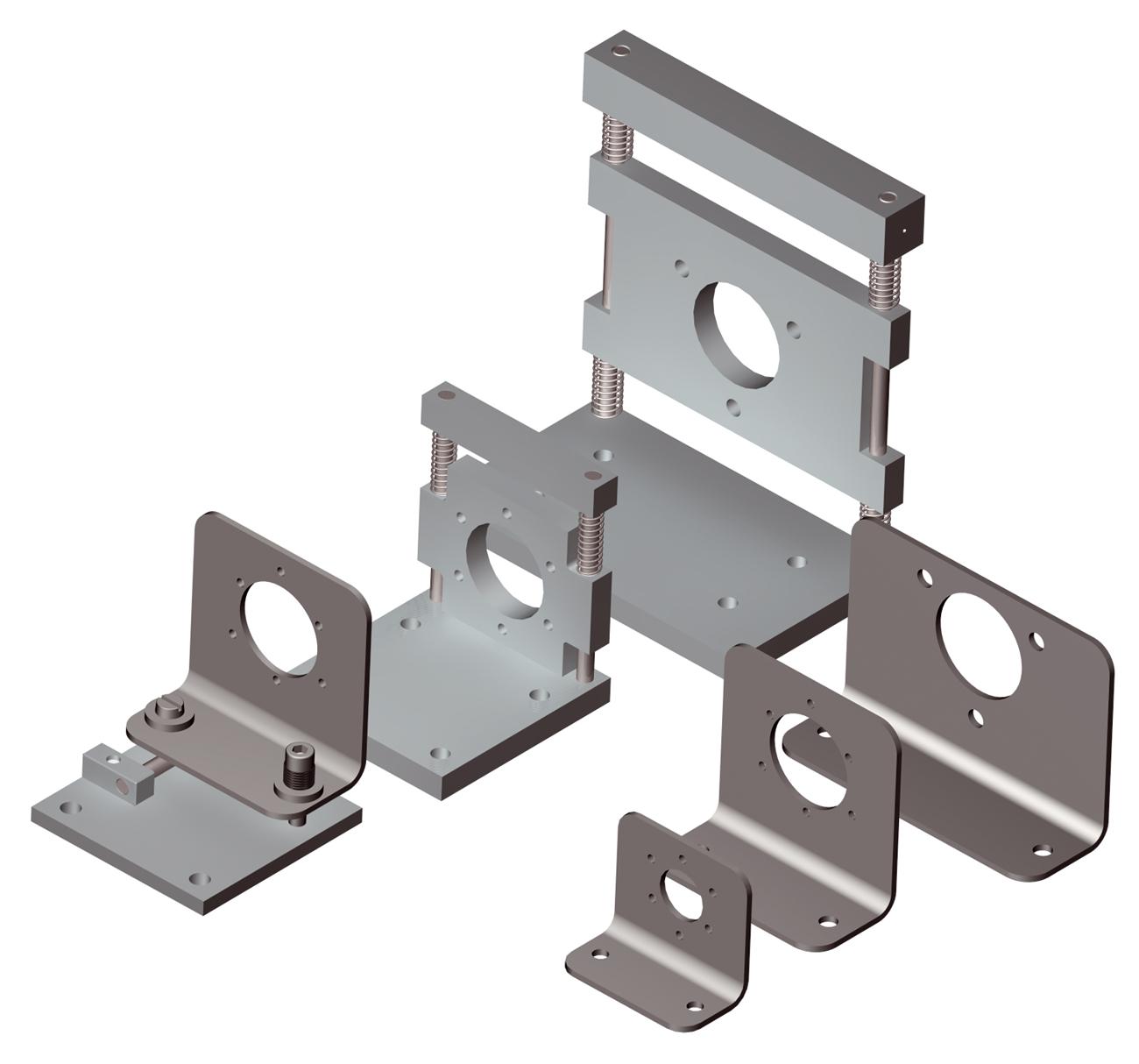

Ángulos de soporte
Soportes rígidos o flexibles para fijar el encoder a la estructura de la máquina.
- Tipos
- Rígidos y flexibles
- Para
- Eje saliente
- Referencias
- 8 modelos
Ficha técnica
- Rígidos
- 90.1201, 90.1207, 90.1208 y 90.1218
- Flexibles
- 90.1202, 90.1204, 90.1206 y 90.1219
- Compatible con
- Series 10, 10K, 11, 20, 21, 30, 36, 58, PR90, SMRS10, CS10, CM10, CS30, CM30 y E58
Asesoría técnica sin costoCotizar →
- Conexión

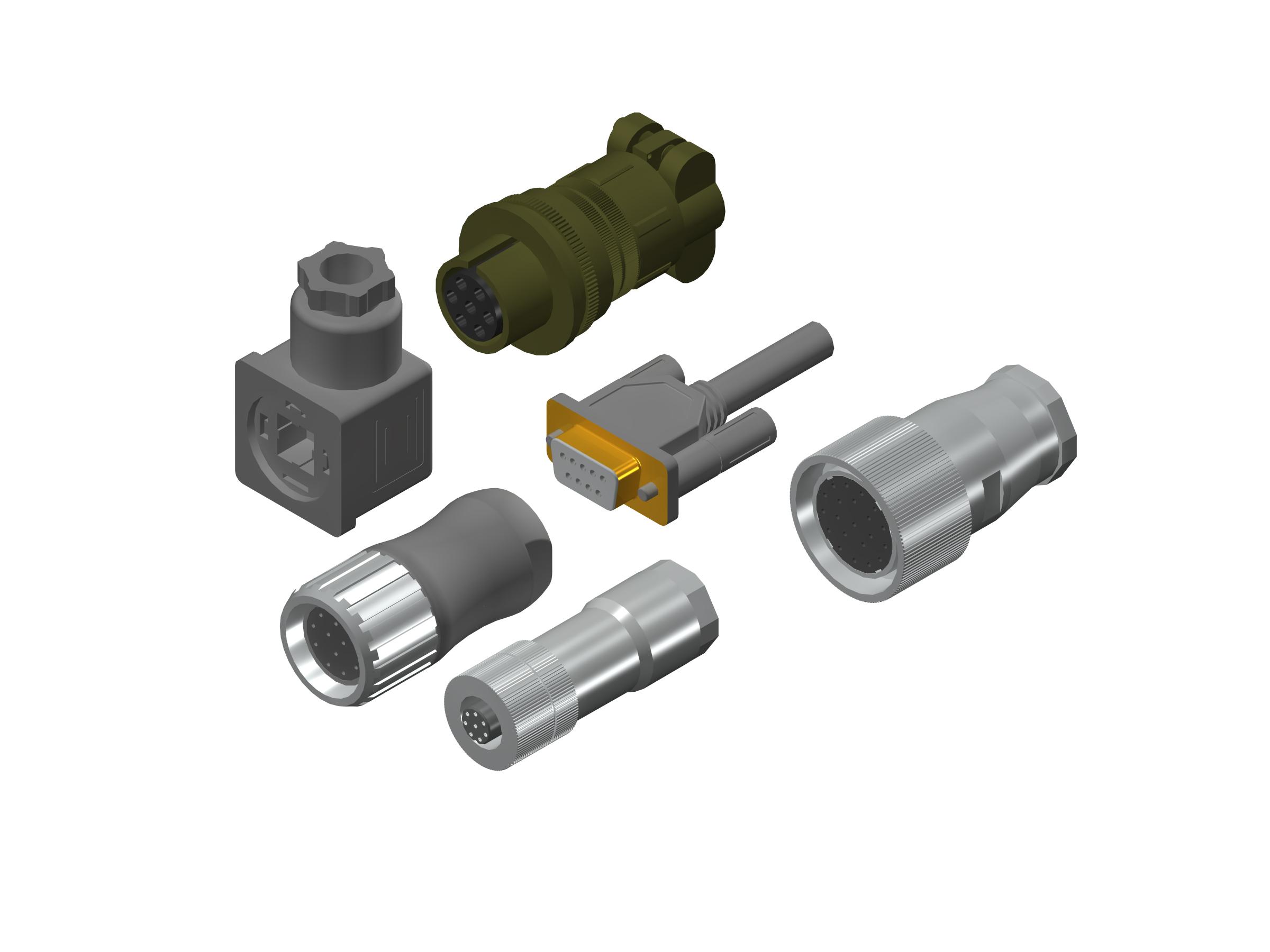

Conectores
Conectores macho y hembra para encoders y sensores, en los formatos industriales más usados.
- M12
- 4, 5 y 8 pines
- M23
- 12, 16 y 17 pines
- Otros
- M8, DIN, militar
Ficha técnica
- Formatos
- M8 de 3 pines; M12 de 4, 5 y 8 pines; M23 de 12, 16 y 17 pines
- Otros
- DIN 43650, militar de 7 y 10 pines, D-Sub de 9 y 15 pines, push-pull
- Orientación
- Versiones de giro horario y antihorario
Asesoría técnica sin costoCotizar →
- Conexión

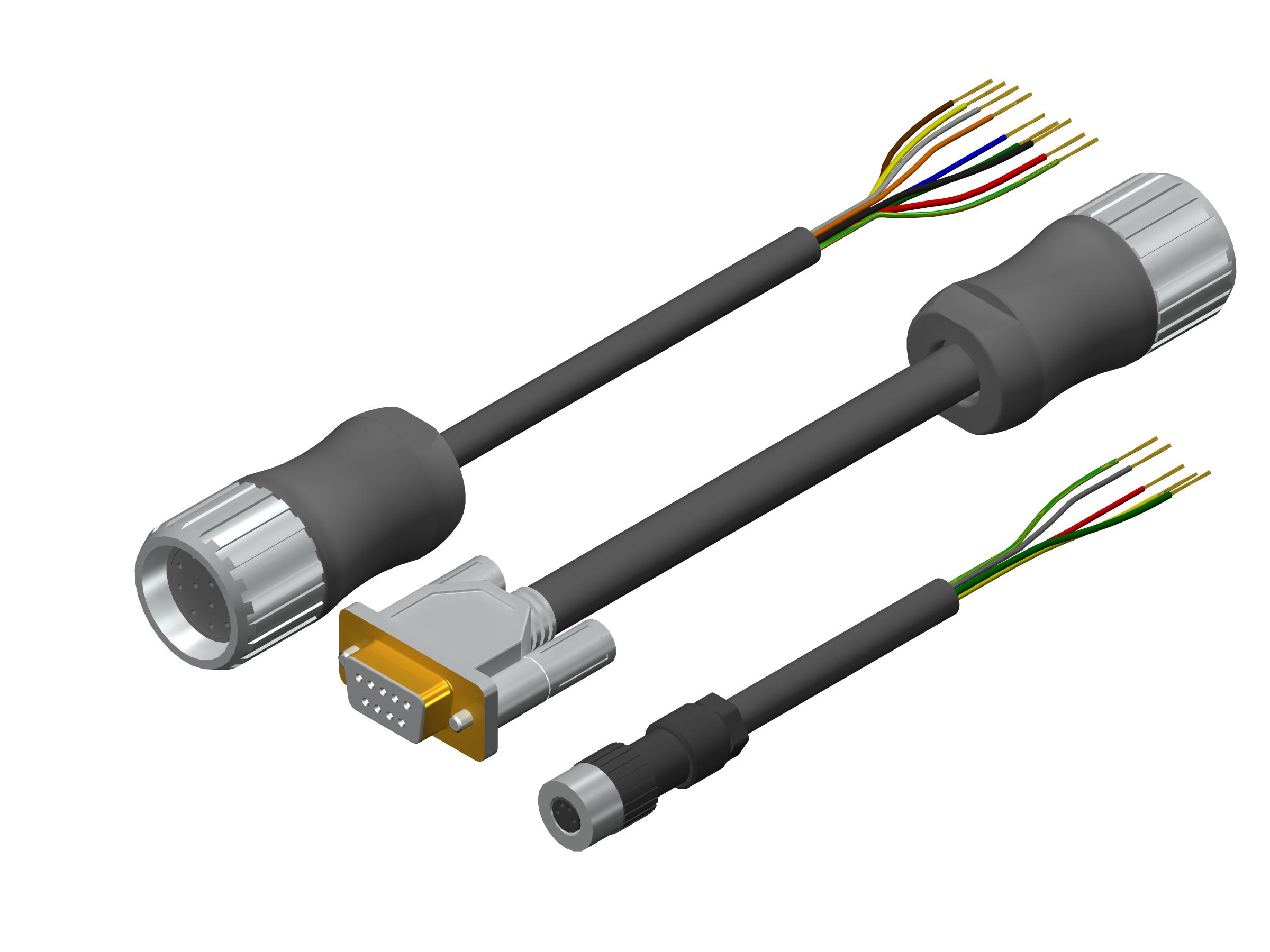

Cables precableados
Cable con conector hembra ya ensamblado, en la longitud que necesite: instalación más rápida y sin errores.
- Longitud
- A la medida
- Conector
- M12, M23, DIN, militar
- Listo para
- Instalar
Ficha técnica
- Conectores
- DIN 43650 de 4 pines, M12 de 8 pines, militar de 7 y 10 pines, M23 de 12 pines
- Referencias
- 89.001 a 89.005 (longitud según pedido)
Asesoría técnica sin costoCotizar →
- Ruedas medidoras

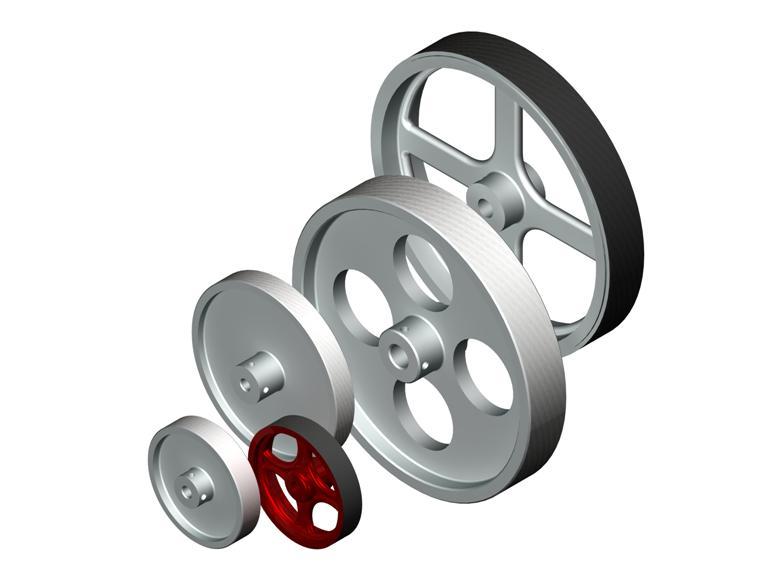

Ruedas medidoras
Convierten el encoder en un medidor de longitud o velocidad lineal sobre bandas, telas, cables o láminas.
- Desarrollo
- 200, 305 y 500 mm
- Eje
- 6 o 10 mm
- Superficie
- 3 tipos
Ficha técnica
- Superficies
- Aluminio moleteado en cruz, poliuretano liso o goma
- Referencias
- 90.9101, 90.9102, 90.9103, 90.9107, 90.9108, 90.9110 y 90.9111
Asesoría técnica sin costoCotizar →
¿No sabe cuál elegir?
Envíenos la referencia de su equipo actual o los datos de su aplicación —variable a medir, rango, montaje, señal y ambiente— y le recomendamos el modelo exacto, sin costo. También buscamos equivalentes de otras marcas.
