23 modelos disponiblesEncoders incrementales de eje hueco
23 series de encoders incrementales Hohner de eje hueco y semihueco: ópticos y magnéticos, sin rodamientos, para ejes de hasta 60 mm y versiones IP68 para industria pesada.
- Diámetro del cuerpo
- Ø 24 a 160 mm
- Pulsos por vuelta
- 1 a 65.536
- Diámetro de eje
- 4 a 60 mm
- Temperatura de trabajo
- -40 a +100 °C
- Grado de protección
- Hasta IP68
- Tecnología
- Óptica o magnética
El encoder de eje hueco se monta directamente sobre el eje del motor o de la máquina, sin acoples: ahorra espacio, reduce piezas y simplifica la instalación. Hohner ofrece desde modelos miniatura para ejes de 4 mm hasta encoders para ejes de 60 mm, en tecnología óptica o magnética, y versiones sin rodamientos que se integran dentro del motor. Además, se especializa en personalizar encoders para aplicaciones especiales.
También suministramos los accesorios para una instalación correcta: sistemas antigiro, conectores y cables precableados.
Modelos disponibles
Filtrar por aplicación
23 productos
- Uso industrial

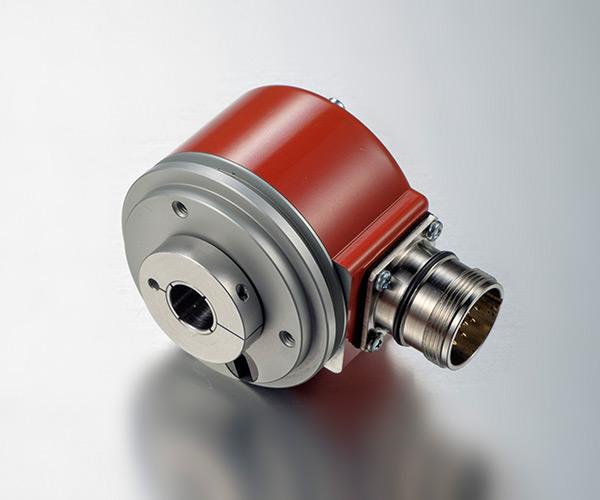

Serie 59
Alta resolución en eje hueco para aplicaciones industriales, con opción IP67.
- Resolución
- Hasta 50.000 ppr
- Eje hueco
- 10 a 15 mm
- Protección
- IP65 (IP67 opc.)
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Fijación
- Abrazadera frontal o posterior
- Materiales
- Cuerpo de zamac, brida de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector M12 / M23
Asesoría técnica sin costoCotizar →
- Uso industrial
- Miniatura y compactos

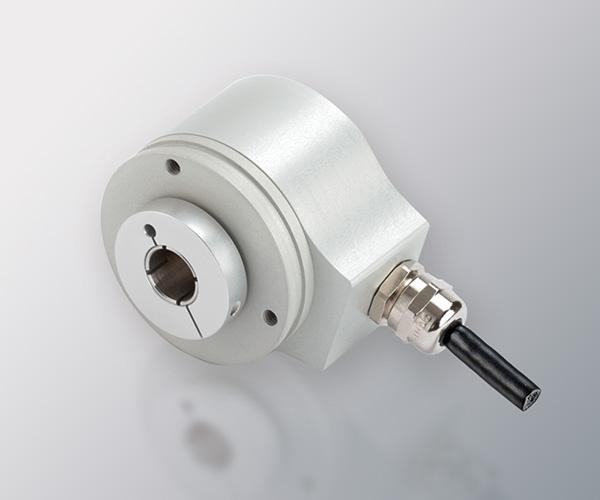

Serie 50H
Eje hueco compacto para aplicaciones industriales, con opción de -40 °C.
- Resolución
- Hasta 5.000 ppr
- Eje hueco
- 6 a 12 mm
- Protección
- IP65
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Fijación
- Abrazadera
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector M12 / M23
Asesoría técnica sin costoCotizar →
- Uso industrial
- Miniatura y compactos

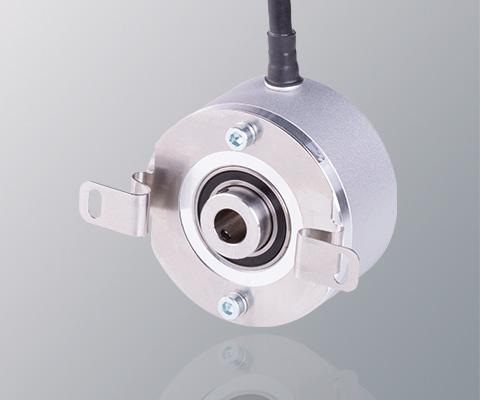

Serie 50HC
Compacto de alta resolución, hasta 32.768 pulsos, para trabajar de -40 a +85 °C.
- Resolución
- Hasta 32.768 ppr
- Eje hueco
- 4, 6 u 8 mm
- Protección
- IP54
Ficha técnica
- Salidas
- Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC, 5…30 VDC u 11…30 VDC según salida
- Velocidad
- 6.000 rpm
- Temperatura
- -40 a +85 °C
- Fijación
- Prisioneros frontales
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →
- Uso industrial
- Eje de gran diámetro

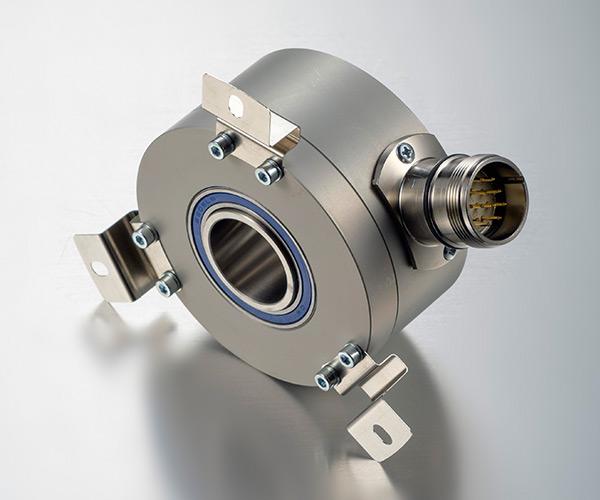

Serie 77
Eje hueco de 15 a 25 mm para motores y ejes de mayor diámetro.
- Resolución
- Hasta 5.000 ppr
- Eje hueco
- 15 a 25 mm
- Protección
- IP65
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Fijación
- Prisioneros frontales o posteriores
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector M23
Asesoría técnica sin costoCotizar →
- Uso industrial
- Eje de gran diámetro

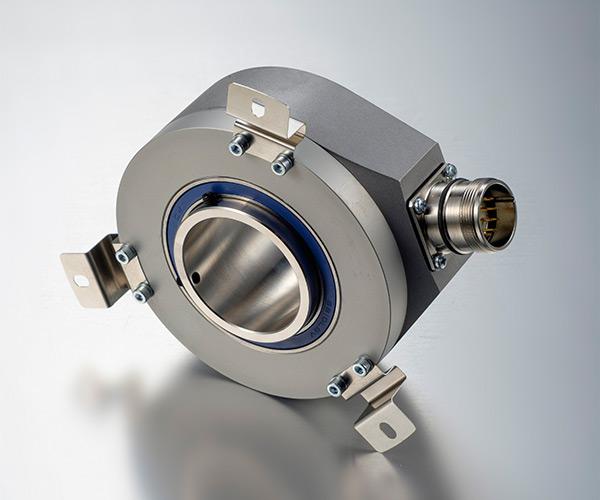

Serie 80
Eje hueco pasante de 30 a 42 mm para ejes grandes en aplicaciones industriales.
- Resolución
- Hasta 5.000 ppr
- Eje hueco
- 30 a 42 mm
- Protección
- IP65
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Velocidad
- 3.600 rpm
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Fijación
- Prisioneros frontales o posteriores
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector M12 / M23
Asesoría técnica sin costoCotizar →
- Uso industrial
- Eje de gran diámetro

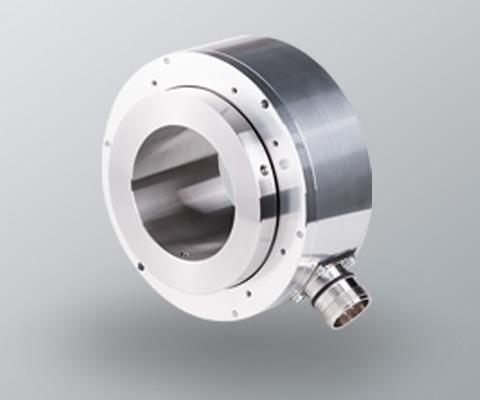

Serie 120
Para ejes de 45 a 60 mm, con resolución de hasta 40.000 pulsos.
- Resolución
- Hasta 40.000 ppr
- Eje hueco
- 45 a 60 mm
- Protección
- IP54 / IP65
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Velocidad
- 2.700 rpm
- Temperatura
- -20 a +80 °C
- Protección
- IP54 en el lado del eje, IP65 en el lado de la tapa
- Fijación
- Prisioneros frontales
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector M23
Asesoría técnica sin costoCotizar →
- Uso industrial

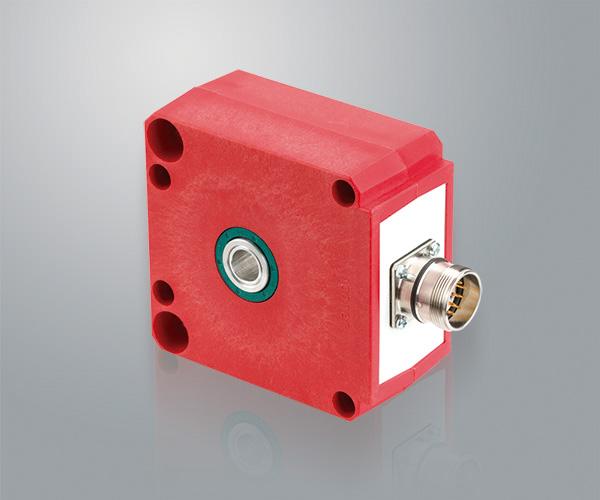

Serie 72
Eje hueco económico con cuerpo de ABS para aplicaciones generales.
- Resolución
- Hasta 1.500 ppr
- Velocidad
- 6.000 rpm
- Protección
- IP55
Ficha técnica
- Temperatura
- -20 a +60 °C
- Materiales
- Cuerpo de ABS, eje de aluminio
- Conexión
- Cable de 2 m o conector industrial
Asesoría técnica sin costoCotizar →
- Industria pesada e INOX
Serie 100H/DUO
Para la industria pesada: eje aislado a 2,5 kV y carga axial de hasta 400 N.
- Resolución
- Hasta 5.000 ppr
- Eje hueco
- 12 o 16 mm
- Protección
- IP66
Ficha técnica
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +80 °C (hasta -40 °C o +100 °C en ejecuciones especiales)
- Aislamiento del eje
- 2,5 kV
- Fijación
- Tornillo M5 o M6
- Materiales
- Cuerpo de aluminio anodizado, eje de acero inoxidable
- Conexión
- Caja de terminales, cable o conector M12 / M23
Asesoría técnica sin costoCotizar →
- Industria pesada e INOX
- Magnéticos
- Eje de gran diámetro
Serie 130M
Magnético IP68 con sellado hermético para aplicaciones extremas e inmersión.
- Resolución
- Hasta 2.048 ppr
- Eje hueco
- 16 a 25 mm
- Protección
- IP68
Ficha técnica
- Salidas
- HTL · TTL RS422
- Alimentación
- 5 VDC o 9…30 VDC
- Velocidad
- 2.800 rpm
- Temperatura
- -20 a +90 °C
- Fijación
- Tornillo M6x30; eje aislado hasta 20 mm
- Materiales
- Cuerpo de aluminio anodizado, eje de acero inoxidable AISI 316
- Conexión
- Conector industrial de 8 pines IP68 con sellado hermético
Asesoría técnica sin costoCotizar →
- Industria pesada e INOX
- Miniatura y compactos
- Eje semihueco

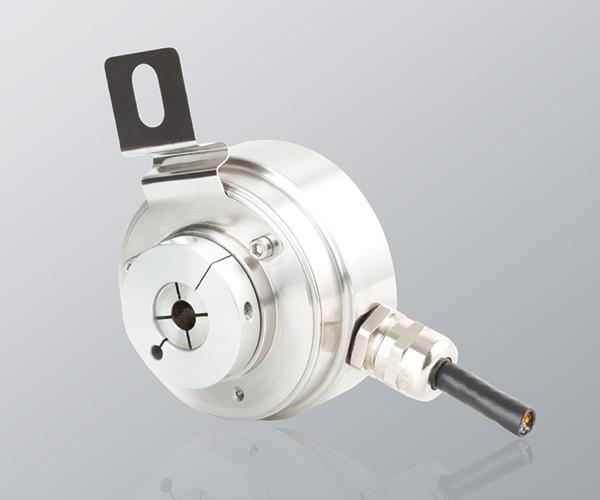

Serie 50HI INOX
Eje semihueco compacto en acero inoxidable AISI 304L para aplicaciones exigentes.
- Eje semihueco
- 6 mm
- Protección
- IP67
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- Push-Pull diferencial
- Alimentación
- 5…30 VDC
- Temperatura
- -20 a +85 °C
- Fijación
- Abrazadera de aluminio anodizado
- Materiales
- Cuerpo, brida y eje en acero inoxidable AISI 304L
- Conexión
- Cable de 2 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →
- Magnéticos
- Sin rodamientos (kit)

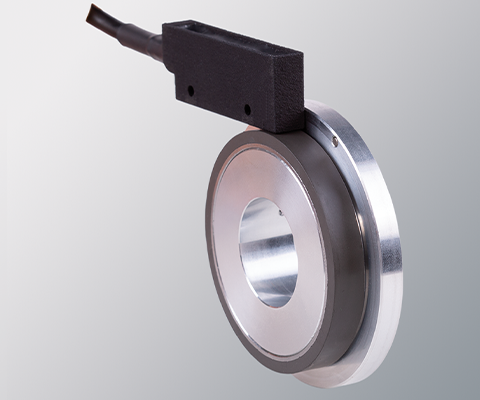

Serie MSF-INC
Magnético sin rodamientos off-axis: se integra alrededor del eje sin contacto mecánico.
- Montaje
- Off-axis
- Protección
- IP67
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- Push-Pull diferencial (compatible TTL)
- Temperatura
- -25 a +85 °C
- Tolerancia
- Desviación radial del eje del motor hasta 0,5 mm
- Materiales
- Cuerpo de policarbonato, soporte del imán de aluminio, imán de samario
- Conexión
- Cable de 2 m o conector industrial
Asesoría técnica sin costoCotizar →
- Magnéticos
- Sin rodamientos (kit)

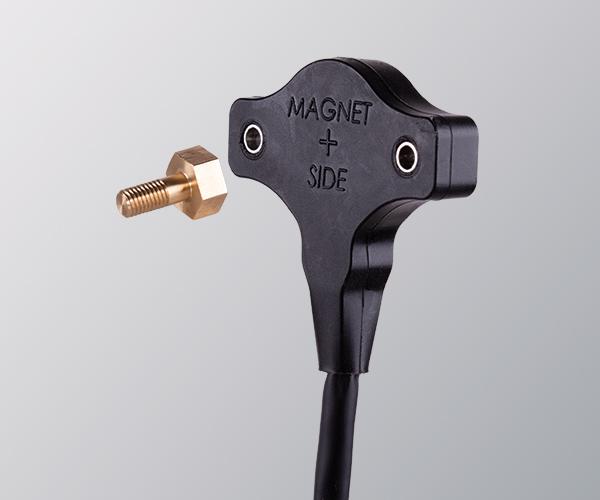

Serie BME INC
Magnético sin rodamientos de imán central, encapsulado en resina y resistente a -40 °C.
- Montaje
- Imán central
- Protección
- IP65 (IP67 opc.)
- Velocidad
- 3.600 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL) · Push-Pull (TTL)
- Alimentación
- 5 VDC, 5…30 VDC u 11…30 VDC según salida
- Temperatura
- -40 a +85 °C
- Materiales
- Cuerpo de resina de poliamida, imán de neodimio
- Conexión
- Cable de 50 cm (cualquier longitud disponible)
Asesoría técnica sin costoCotizar →
- Magnéticos
- Sin rodamientos (kit)
- Eje de gran diámetro

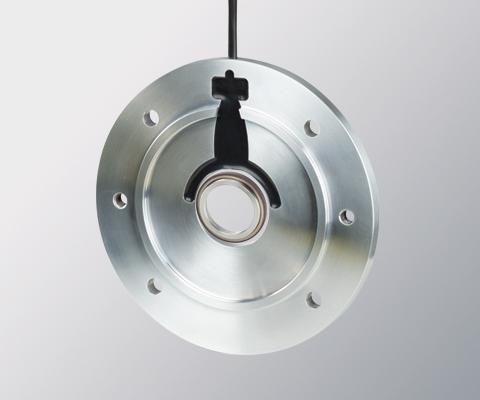

Serie MRH
Magnético sin rodamientos para motores IEC, con resolución configurable en pasos de 16.
- Resolución
- 16 a 4.096 ppr
- Eje
- 9 a 28 mm
- Protección
- IP67
Ficha técnica
- Alimentación
- 5…30 VDC
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +85 °C
- Ejes
- 9, 11, 14, 19, 24 y 28 mm, según norma IEC
- Materiales
- Brida de aluminio, soporte del imán de acero inoxidable, imán de elastómero
- Conexión
- Cable de 1 m
Asesoría técnica sin costoCotizar →
- Magnéticos
- Sin rodamientos (kit)

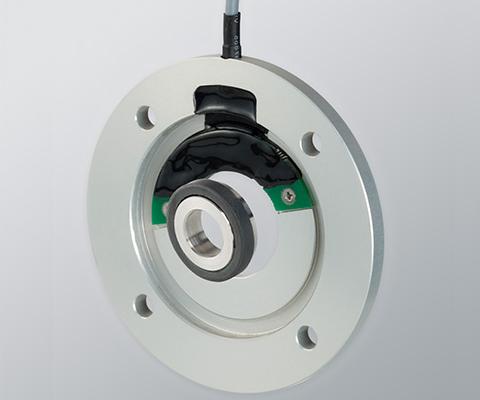

Serie MR
Magnético sin rodamientos de 1 pulso por vuelta, para detección de velocidad en motores IEC.
- Resolución
- 1 ppr
- Eje
- 11, 14 o 19 mm
- Protección
- IP67
Ficha técnica
- Alimentación
- 5…30 VDC
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +85 °C
- Materiales
- Brida de aluminio, árbol de acero inoxidable, imán de ferrita
- Conexión
- Cable de 30 cm con conector M12 de 4 pines
Asesoría técnica sin costoCotizar →
- Magnéticos
- Sin rodamientos (kit)

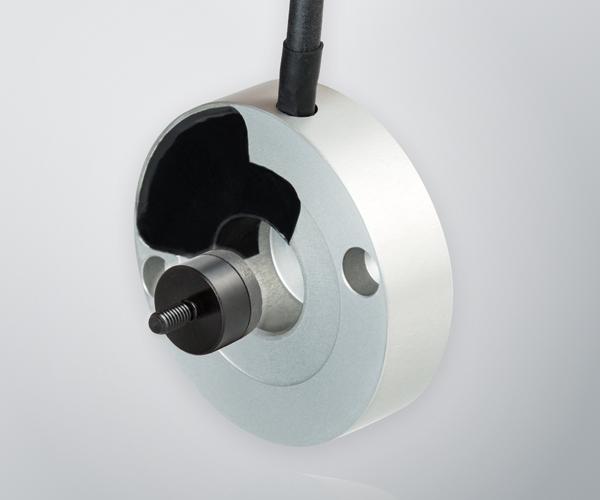

Serie MIE
Magnético de 1 pulso por vuelta para altas velocidades, hasta 12.000 rpm.
- Resolución
- 1 ppr
- Velocidad
- 12.000 rpm
- Protección
- IP67
Ficha técnica
- Alimentación
- 5…30 VDC
- Temperatura
- -20 a +85 °C
- Soporte del imán
- 15 mm, fijación M4
- Materiales
- Cuerpo de aluminio, eje de PET
- Conexión
- Cable de 2 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →
- Magnéticos
- Sin rodamientos (kit)
- Industria pesada e INOX

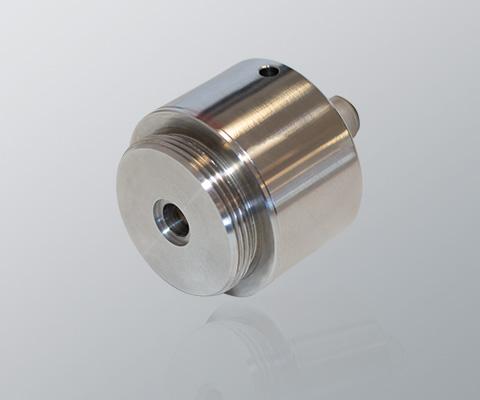

Serie MIE48
Magnético en acero inoxidable con conexión M12 y resolución angular de 0,1°.
- Resolución
- 32 a 1.024 ppr
- Eje
- Ø 6 mm
- Protección
- IP65
Ficha técnica
- Alimentación
- 5…30 VDC
- Velocidad
- 5.000 rpm
- Temperatura
- -20 a +85 °C
- Materiales
- Cuerpo de acero inoxidable AISI 304, tapa AISI 316L
- Conexión
- Conector axial M12 de 4 pines
Asesoría técnica sin costoCotizar →
- Magnéticos
- Eje semihueco
- Miniatura y compactos
Serie 22M
Magnético de eje semihueco para aplicaciones industriales.
- Eje semihueco
- 10 o 12 mm
- Protección
- IP65
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Temperatura
- -20 a +85 °C
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
Asesoría técnica sin costoCotizar →
- Uso industrial
- Eje semihueco
Serie 19
Eje semihueco de alta resolución, hasta 50.000 pulsos por vuelta.
- Resolución
- Hasta 50.000 ppr
- Eje semihueco
- 6 a 15 mm
- Protección
- IP65
Ficha técnica
- Salidas
- NPN colector abierto · RS422 (TTL) · Push-Pull diferencial
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Fijación
- Abrazadera
- Materiales
- Cuerpo de zamac, brida de aluminio
- Conexión
- Cable de 2 m o conector M12 / M23
Asesoría técnica sin costoCotizar →
- Miniatura y compactos
Serie 22H
Miniatura de eje hueco con hasta 10.000 pulsos para equipos compactos.
- Resolución
- Hasta 10.000 ppr
- Eje hueco
- 6 u 8 mm
- Protección
- IP50
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Fijación
- Prisionero
- Materiales
- Tapa y cuerpo de aluminio, eje de latón
- Conexión
- Cable de 2 m o conector industrial
Asesoría técnica sin costoCotizar →
- Miniatura y compactos
- Eje semihueco
Serie 22
Miniatura de eje semihueco con hasta 10.000 pulsos y protección IP64.
- Resolución
- Hasta 10.000 ppr
- Eje semihueco
- 6 mm
- Protección
- IP64
Ficha técnica
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Fijación
- Prisionero
- Materiales
- Tapa y cuerpo de aluminio, eje de latón
- Conexión
- Cable de 2 m o conector M12
Asesoría técnica sin costoCotizar →
- Miniatura y compactos
- Eje semihueco
Serie 28
Miniatura de eje semihueco para ejes de 4 a 8 mm.
- Resolución
- Hasta 1.024 ppr
- Eje semihueco
- 4, 6 u 8 mm
- Protección
- IP64
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Fijación
- Prisionero o abrazadera
- Materiales
- Tapa y cuerpo de aluminio, eje de latón
- Conexión
- Cable de 2 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →
- Señal Sin/Cos
- Uso industrial
Serie 59 Sin/Cos
Eje hueco con salidas seno/coseno para servoaccionamientos y control de motores.
- Señal
- 2.048 Sin/Cos
- Eje hueco
- 10, 12 o 14 mm
- Protección
- IP65
Ficha técnica
- Alimentación
- 5 VDC ±10 %
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +80 °C
- Fijación
- Abrazadera frontal o posterior
- Conexión
- Cable de 2 m o conector M12 / M23
Asesoría técnica sin costoCotizar →
- Programables
- Uso industrial

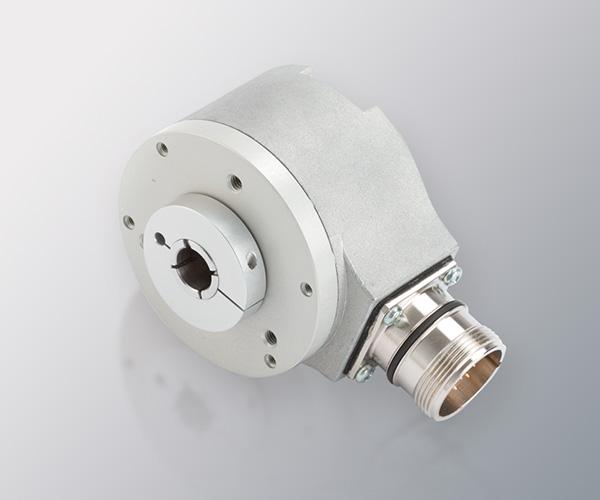

Serie PR90H
Eje hueco con resolución programable de hasta 65.536 pulsos: una referencia para muchas máquinas.
- Resolución
- Hasta 65.536 ppr
- Eje hueco
- 8 a 15 mm
- Protección
- IP65
Ficha técnica
- Salidas
- TTL · HTL
- Alimentación
- 5…30 VDC
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +85 °C
- Fijación
- Abrazadera frontal
- Materiales
- Tapa de zamac, cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector M12 / M23
Asesoría técnica sin costoCotizar →
¿No sabe cuál elegir?
Envíenos la referencia de su equipo actual o los datos de su aplicación —variable a medir, rango, montaje, señal y ambiente— y le recomendamos el modelo exacto, sin costo. También buscamos equivalentes de otras marcas.
Ver todo el portafolio Hohner Automation →
