21 modelos disponiblesEncoders incrementales de eje saliente
21 series de encoders incrementales Hohner de eje saliente (eje sólido): desde modelos económicos y miniatura hasta versiones INOX IP69K, programables y Sin/Cos.
- Diámetro del cuerpo
- Ø 24 a 100 mm
- Pulsos por vuelta
- 1 a 65.536
- Diámetro de eje
- 4 a 12 mm
- Temperatura de trabajo
- -40 a +100 °C
- Grado de protección
- Hasta IP69K
El encoder de eje saliente se acopla al eje de la máquina mediante un acople flexible y es la opción más versátil para medir velocidad, posición y desplazamiento en motores, transportadores, rodillos y ejes de máquinas. Hohner fabrica en España una de las gamas más completas del mercado, con tecnología óptica y la posibilidad de adaptar el encoder a su aplicación incluso para pocas unidades o prototipos.
También suministramos los accesorios para un montaje correcto: acoples, bridas de acoplamiento, campanas, ángulos de soporte, ruedas medidoras y conectores.
Modelos disponibles
Filtrar por aplicación
21 productos
- Uso industrial
Serie 10
Alta resolución para aplicaciones industriales. La serie más versátil, con opción IP67.
- Resolución
- Hasta 50.000 ppr
- Protección
- IP65 (IP67 opc.)
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · RS422 (TTL) · Push-Pull diferencial
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Materiales
- Tapa de zamac, cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector industrial
Asesoría técnica sin costoCotizar →
- Uso industrial

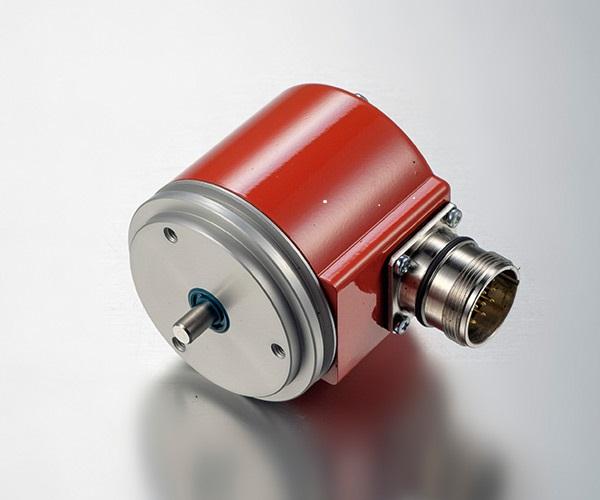

Serie 58
Alta resolución en formato estándar de 58 mm para aplicaciones industriales.
- Resolución
- Hasta 50.000 ppr
- Protección
- IP65 (IP67 opc.)
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Materiales
- Tapa de zamac, cuerpo de aluminio, eje de acero inoxidable
Asesoría técnica sin costoCotizar →
- Uso industrial

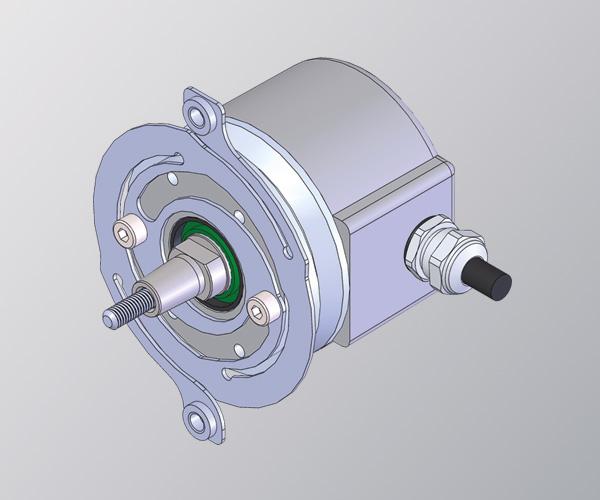

Serie 67
Encoder industrial robusto que se entrega con brida flexible montada.
- Resolución
- Hasta 1.024 ppr
- Protección
- IP66
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- RS422 (TTL) · Push-Pull diferencial
- Alimentación
- 5…30 VDC o 11…30 VDC según salida
- Temperatura
- -20 a +80 °C
- Materiales
- Cuerpo de zamac, brida de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m (cualquier longitud disponible)
Asesoría técnica sin costoCotizar →
- Extremos e INOX
- Uso industrial
Serie 100/DUO
Para aplicaciones industriales extremas, en cuerpo de aluminio anodizado de gran diámetro.
- Resolución
- Hasta 5.000 ppr
- Protección
- IP66
- Velocidad
- 6.000 rpm
Ficha técnica
- Temperatura
- -20 a +80 °C (hasta -40 °C o +100 °C en ejecuciones especiales)
- Materiales
- Cuerpo de aluminio anodizado, eje de acero inoxidable
- Conexión
- Caja de terminales, cable o conector M12/M23
Asesoría técnica sin costoCotizar →
- Extremos e INOX

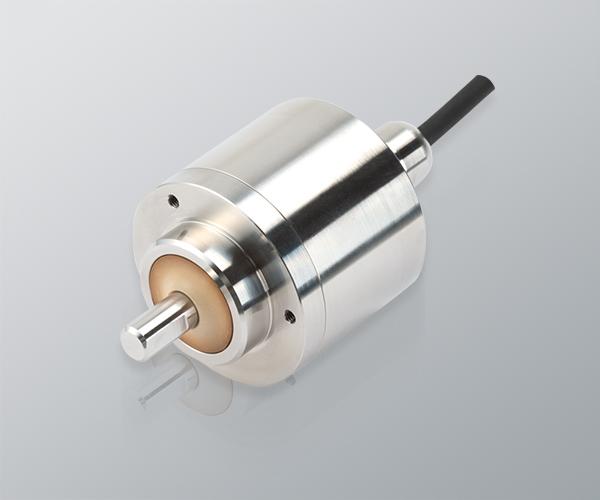

Serie 10K
Totalmente en acero inoxidable AISI 316 con protección IP69K, para lavado a alta presión.
- Resolución
- Hasta 50.000 ppr
- Protección
- IP69K
- Velocidad
- 3.600 rpm
Ficha técnica
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Materiales
- Tapa, cuerpo y eje en acero inoxidable AISI 316, cable TPE
- Conexión
- Cable de 2 m o conector M12 de 8 pines
Asesoría técnica sin costoCotizar →
- Extremos e INOX

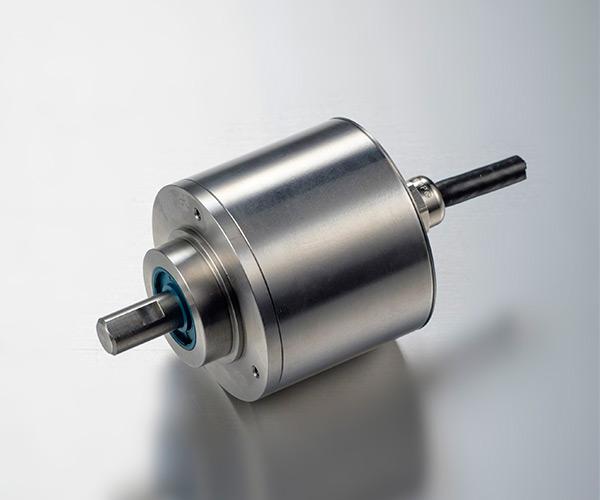

Serie 10 IP67 INOX
La versión en acero inoxidable AISI 304 de la Serie 10, para ambientes agresivos.
- Resolución
- Hasta 50.000 ppr
- Protección
- IP67
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · RS422 (TTL) · Push-Pull diferencial
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Materiales
- Tapa, cuerpo y eje en acero inoxidable AISI 304
- Conexión
- Cable de 2 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →
- Extremos e INOX
- Uso industrial

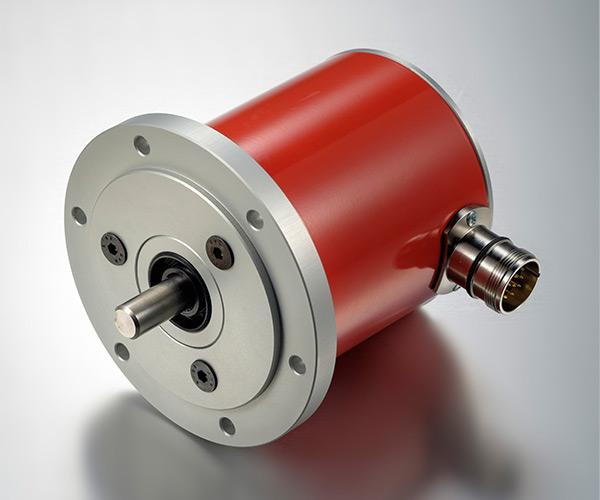

Serie 30
Alta resolución en construcción robusta para aplicaciones industriales extremas.
- Resolución
- Hasta 50.000 ppr
- Protección
- IP65 (IP67 opc.)
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · RS422 (TTL) · Push-Pull diferencial
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector industrial
Asesoría técnica sin costoCotizar →
- Extremos e INOX

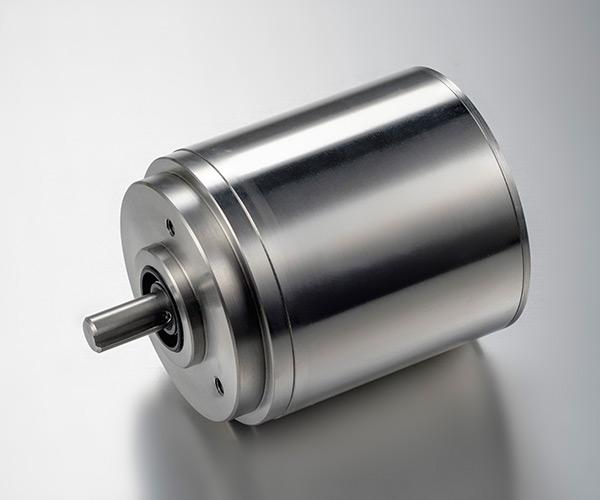

Serie 30 IP67 INOX
La Serie 30 en acero inoxidable AISI 304 con protección IP67.
- Resolución
- Hasta 50.000 ppr
- Protección
- IP67
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · RS422 (TTL) · Push-Pull diferencial
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Materiales
- Tapa, cuerpo y eje en acero inoxidable AISI 304
- Conexión
- Cable de 2 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →
- Programables
- Uso industrial

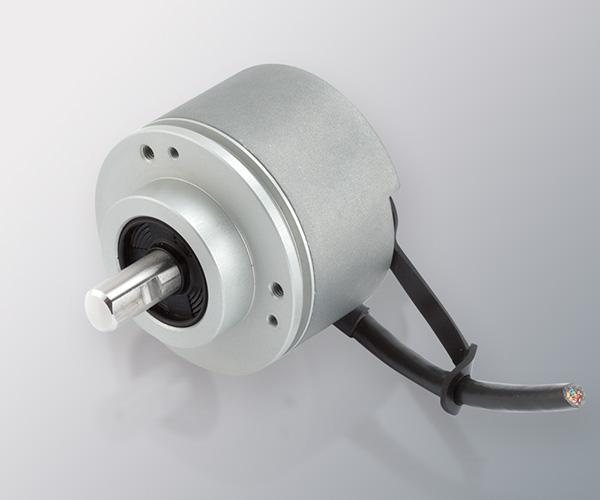

Serie PR90
Resolución programable: una sola referencia reemplaza varios encoders y reduce inventario.
- Resolución
- Hasta 65.536 ppr
- Protección
- IP65
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- TTL · HTL
- Alimentación
- 5…30 VDC
- Temperatura
- -20 a +80 °C
- Materiales
- Tapa de zamac, cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector M12 / M23
Asesoría técnica sin costoCotizar →
- Miniatura y compactos
- Uso industrial

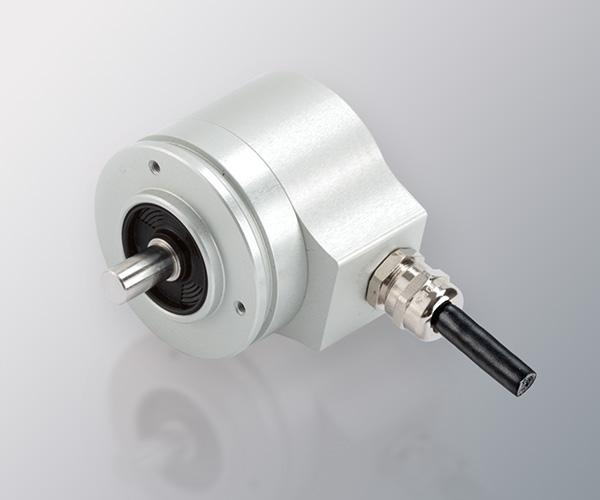

Serie 50
Encoder compacto para aplicaciones industriales con espacio limitado.
- Resolución
- Hasta 5.000 ppr
- Protección
- IP65
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector M12 / M23
Asesoría técnica sin costoCotizar →
- Miniatura y compactos

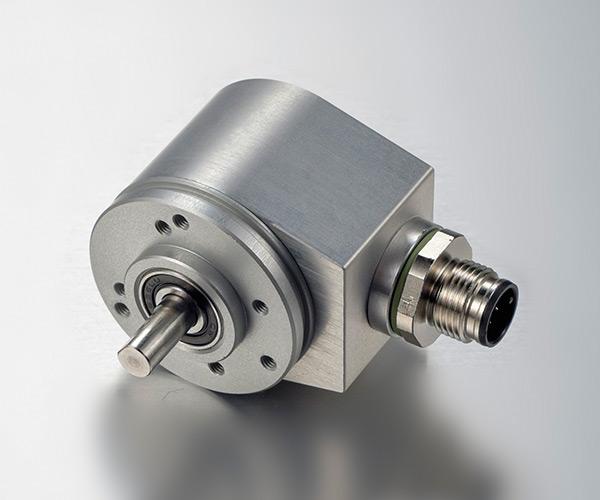

Serie 36
Miniatura con resolución de hasta 10.000 pulsos, para máquinas compactas.
- Resolución
- Hasta 10.000 ppr
- Protección
- IP64 / IP65
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector M12
Asesoría técnica sin costoCotizar →
- Miniatura y compactos

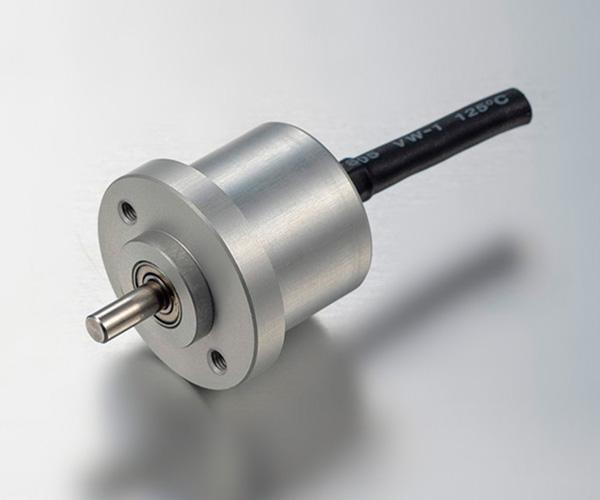

Serie 27
Encoder miniatura de eje saliente para espacios reducidos.
- Resolución
- Hasta 1.024 ppr
- Protección
- IP64
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector industrial aéreo
Asesoría técnica sin costoCotizar →
- Miniatura y compactos

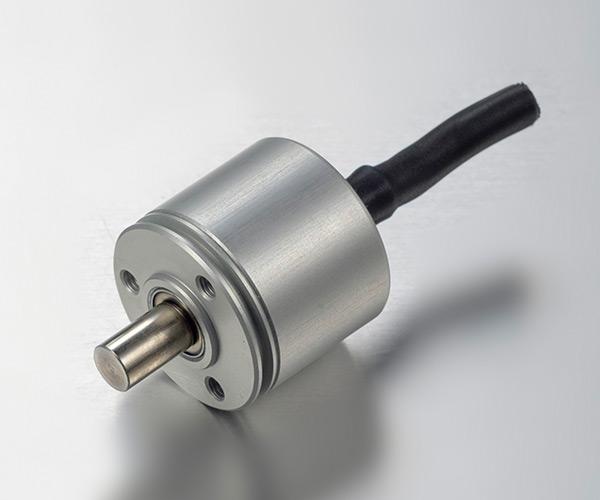

Serie 26
Miniatura para instrumentos y máquinas pequeñas, con opción de -40 °C.
- Resolución
- Hasta 1.024 ppr
- Protección
- IP64
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →
- Económicos

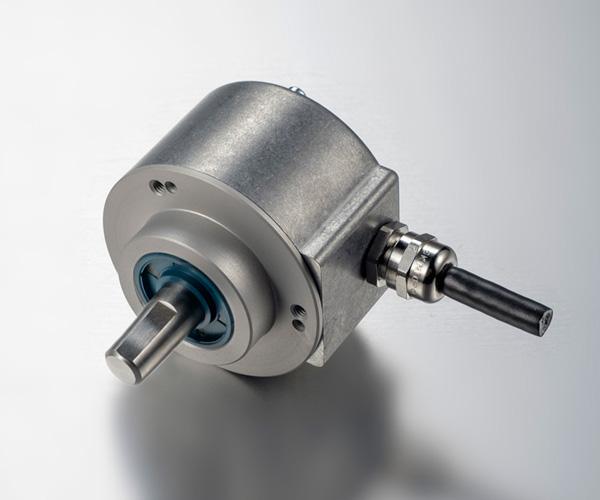

Serie 11
Económico con buena protección IP65 y hasta 5.000 pulsos por vuelta.
- Resolución
- Hasta 5.000 ppr
- Protección
- IP65
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · RS422 (TTL) · Push-Pull diferencial
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Materiales
- Tapa de zamac, cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →
- Económicos

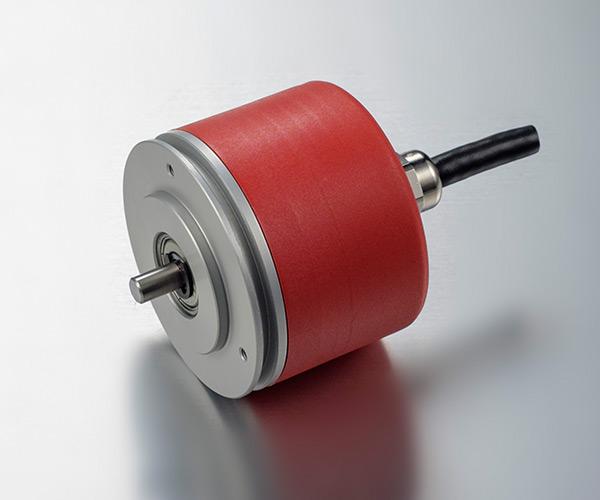

Serie 20
Económico para aplicaciones industriales generales.
- Resolución
- Hasta 987 ppr
- Protección
- IP54
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull · Line Driver (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Materiales
- Tapa plástica, cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector industrial
Asesoría técnica sin costoCotizar →
- Económicos

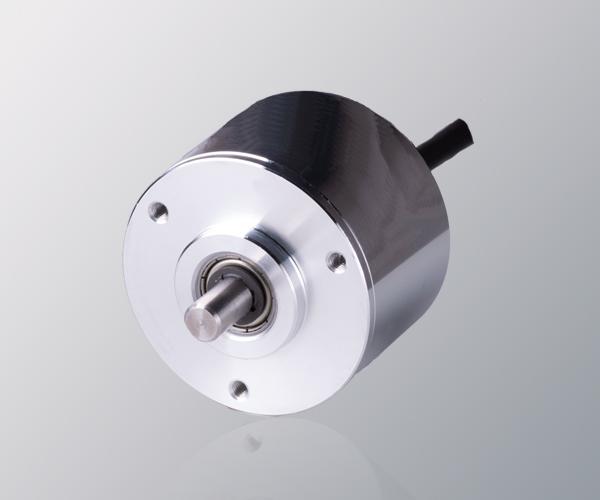

Serie 21
La opción más económica para conteo y velocidad en ambientes protegidos.
- Resolución
- Hasta 500 ppr
- Protección
- IP41
- Velocidad
- 5.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull · RS422 (TTL) · Push-Pull diferencial
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 1 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →
- Señal Sin/Cos
- Uso industrial

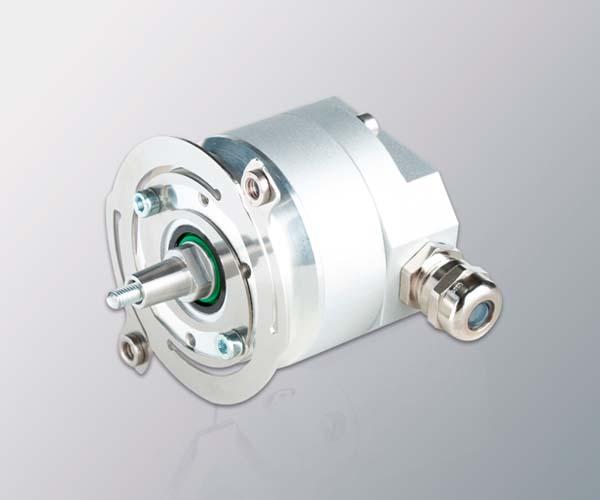

Serie 67 Sin/Cos
Señales seno/coseno de alta calidad para control de motores y servoaccionamientos.
- Señal
- 2.048 Sin/Cos
- Protección
- IP66
- Velocidad
- 6.000 rpm
Ficha técnica
- Alimentación
- 5 VDC ±5 % o 7…30 VDC
- Temperatura
- -30 a +100 °C
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Caja de bornes radial
Asesoría técnica sin costoCotizar →
- Señal Sin/Cos

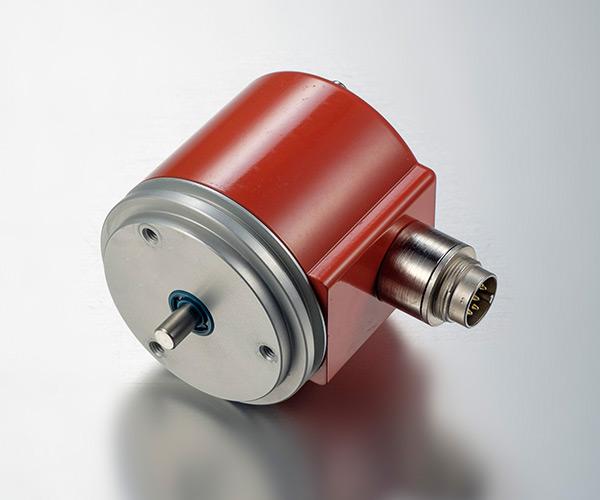

Serie 58 Sin/Cos
Formato de 58 mm con salidas sinusoidales para interpolación de alta precisión.
- Señal
- 2.500 Sin/Cos
- Protección
- IP65
- Velocidad
- 6.000 rpm
Ficha técnica
- Alimentación
- 5 VDC ±10 %
- Materiales
- Tapa de zamac, cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector M12 / M23
Asesoría técnica sin costoCotizar →
- Eje cónico o roscado

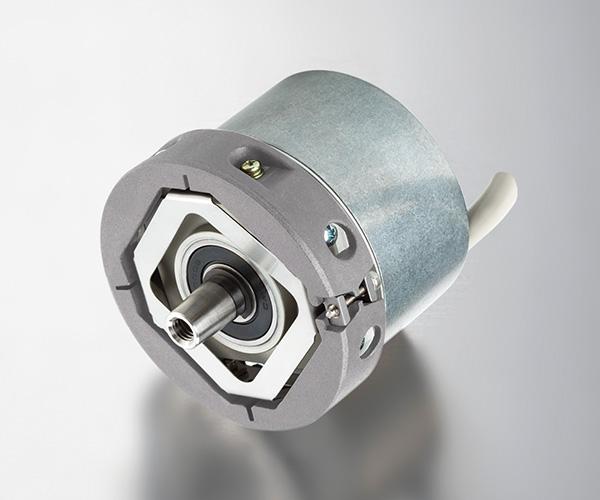

Serie 64
Eje cónico para montaje directo en motores con eje de acoplamiento cónico.
- Resolución
- Hasta 10.000 ppr
- Protección
- IP54
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Materiales
- Tapa de zamac, cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →- Señal Sin/Cos
- Eje cónico o roscado
Serie 64 Sin/Cos
Eje cónico con señales seno/coseno para retroalimentación de motores.
- Señal
- 2.048 Sin/Cos
- Protección
- IP54
- Velocidad
- 6.000 rpm
Ficha técnica
- Alimentación
- 5 VDC ±10 %
- Temperatura
- -20 a +80 °C
- Materiales
- Tapa de zamac, cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →
- Reemplazo Siemens
- Eje cónico o roscado
Serie 66
Reemplazo directo del encoder Siemens 1XP8001, descontinuado: 100 % intercambiable en montaje, señales y pines, sin adaptaciones. Eje roscado M8 y conector M16.
Reemplazo directo Siemens 1XP8001
Mismo montaje, mismas señales y misma conexión de pines. Se instala sin modificar el motor.
Ver detalle del reemplazo →Equivalencias Si tiene Pida Siemens 1XP8001-1/1024 Hohner 66-14121-1024.UC00 Siemens 1XP8001-2/1024 Hohner 66-14122-1024.UC00 - Resolución
- Hasta 10.000 ppr
- Protección
- IP64
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Materiales
- Tapa de zamac, cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector M16
- Eje y cuerpo
- Eje roscado M8, diámetro exterior de 58 mm
Asesoría técnica sin costoCotizar →
¿No sabe cuál elegir?
Envíenos la referencia de su equipo actual o los datos de su aplicación —variable a medir, rango, montaje, señal y ambiente— y le recomendamos el modelo exacto, sin costo. También buscamos equivalentes de otras marcas.
Ver todo el portafolio Hohner Automation →
