8 modelos disponiblesEncoders incrementales miniatura
8 series de encoders incrementales Hohner miniatura, desde 24 mm de diámetro, en eje saliente, hueco y semihueco, ópticos o magnéticos, para los espacios más reducidos.
- Diámetro del cuerpo
- Ø 24 a 36,5 mm
- Pulsos por vuelta
- 1 a 10.000
- Diámetro de eje
- 4 a 12 mm
- Temperatura de trabajo
- -40 a +85 °C
- Señales de salida
- TTL · HTL · Sin/Cos
- Tecnología
- Óptica o magnética
Cuando el espacio es mínimo —instrumentos, equipos médicos, impresoras, robótica ligera o pequeños motores— un encoder estándar no cabe. Los encoders miniatura de Hohner parten de 24 mm de diámetro y ofrecen hasta 10.000 pulsos por vuelta, con salidas TTL, HTL o Sin/Cos, tecnología óptica o magnética y la posibilidad de fabricar ejecuciones especiales.
También suministramos accesorios para miniatura: ruedas medidoras, conectores, acoples, ángulos de soporte, bridas y cables precableados.
Modelos disponibles
Filtrar por aplicación
8 productos
- Eje saliente
Serie 18
El más pequeño de la gama: encoder de eje saliente de apenas 20 g con hasta 4.096 pulsos por vuelta.
- Resolución
- Hasta 4.096 ppr
- Peso
- 20 g
- Protección
- IP50
Ficha técnica
- Salidas
- RS422 (TTL) · NPN colector abierto
- Alimentación
- 4,5…5,5 VDC (TTL) o 4,5…13,2 VDC (NPN)
- Velocidad
- 6.000 rpm
- Temperatura
- -10 a +85 °C
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 150 mm con conector, axial o radial (cualquier longitud disponible)
Asesoría técnica sin costoCotizar →
- Eje saliente
Serie 26
Miniatura para instrumentos y máquinas pequeñas, con opción de -40 °C.
- Resolución
- Hasta 1.024 ppr
- Protección
- IP64
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →
- Eje saliente
Serie 27
Encoder miniatura de eje saliente para espacios reducidos.
- Resolución
- Hasta 1.024 ppr
- Protección
- IP64
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector industrial aéreo
Asesoría técnica sin costoCotizar →
- Eje saliente
Serie 36
Miniatura con resolución de hasta 10.000 pulsos, para máquinas compactas.
- Resolución
- Hasta 10.000 ppr
- Protección
- IP64 / IP65
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
- Conexión
- Cable de 2 m o conector M12
Asesoría técnica sin costoCotizar →
- Eje hueco

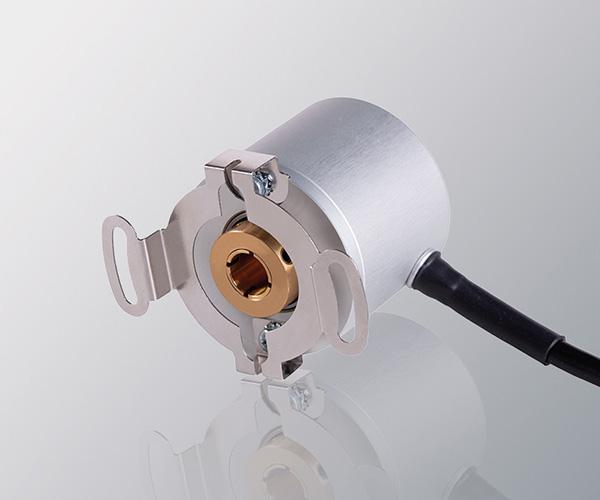

Serie 22H
Miniatura de eje hueco con hasta 10.000 pulsos para equipos compactos.
- Resolución
- Hasta 10.000 ppr
- Eje hueco
- 6 u 8 mm
- Protección
- IP50
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Fijación
- Prisionero
- Materiales
- Tapa y cuerpo de aluminio, eje de latón
- Conexión
- Cable de 2 m o conector industrial
Asesoría técnica sin costoCotizar →
- Eje semihueco

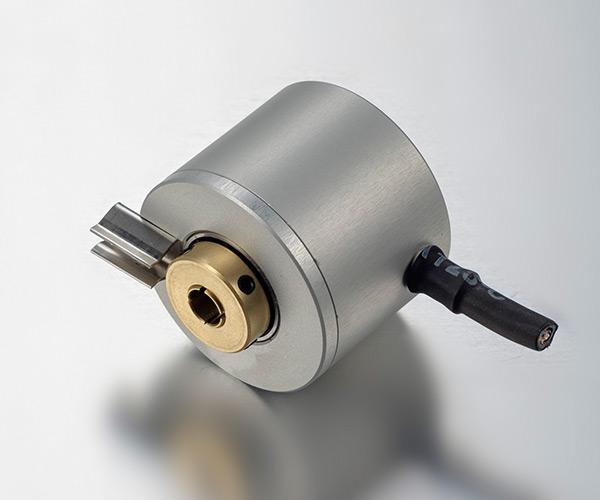

Serie 22
Miniatura de eje semihueco con hasta 10.000 pulsos y protección IP64.
- Resolución
- Hasta 10.000 ppr
- Eje semihueco
- 6 mm
- Protección
- IP64
Ficha técnica
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Fijación
- Prisionero
- Materiales
- Tapa y cuerpo de aluminio, eje de latón
- Conexión
- Cable de 2 m o conector M12
Asesoría técnica sin costoCotizar →
- Eje semihueco

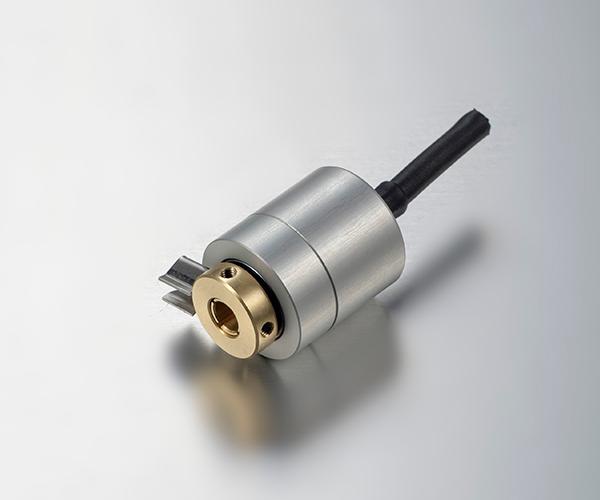

Serie 28
Miniatura de eje semihueco para ejes de 4 a 8 mm.
- Resolución
- Hasta 1.024 ppr
- Eje semihueco
- 4, 6 u 8 mm
- Protección
- IP64
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Velocidad
- 6.000 rpm
- Temperatura
- -20 a +80 °C (-40 °C ejecución especial)
- Fijación
- Prisionero o abrazadera
- Materiales
- Tapa y cuerpo de aluminio, eje de latón
- Conexión
- Cable de 2 m (otras longitudes o conector sobre pedido)
Asesoría técnica sin costoCotizar →
- Eje semihueco
- Magnéticos

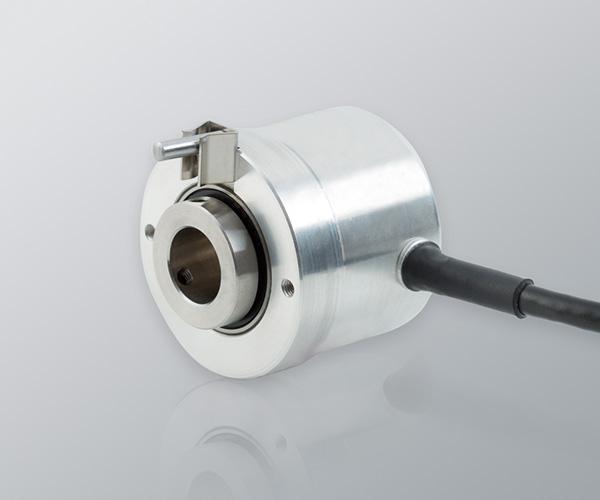

Serie 22M
Magnético de eje semihueco para aplicaciones industriales.
- Eje semihueco
- 10 o 12 mm
- Protección
- IP65
- Velocidad
- 6.000 rpm
Ficha técnica
- Salidas
- Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Temperatura
- -20 a +85 °C
- Materiales
- Tapa y cuerpo de aluminio, eje de acero inoxidable
Asesoría técnica sin costoCotizar →
¿No sabe cuál elegir?
Envíenos la referencia de su equipo actual o los datos de su aplicación —variable a medir, rango, montaje, señal y ambiente— y le recomendamos el modelo exacto, sin costo. También buscamos equivalentes de otras marcas.
