14 modelos disponiblesSistemas de medida lineal
14 sistemas Hohner para medir posición lineal: por cable extensible de hasta 50 m y magnéticos sin contacto con resolución de hasta 0,5 µm.
- Recorrido de medida
- Hasta 50 m
- Resolución (magnéticos)
- Hasta 0,5 µm
- Velocidad de medida
- Hasta 30 m/s
- Temperatura de trabajo
- -40 a +85 °C
- Salidas
- SSI · Analógico · Incremental
- Tecnología
- Cable o magnético
Hohner ofrece dos tecnologías para medir desplazamientos lineales. Los sistemas por cable extensible convierten el recorrido de un cable de acero en una señal de posición: se instalan en minutos y miden de 1,25 m hasta 50 m, ideales para cilindros, plataformas, grúas y compuertas. Los sistemas magnéticos leen una banda magnética sin contacto ni desgaste, con resoluciones de micras, para máquinas herramienta, motores lineales y sistemas de precisión.
También suministramos los accesorios para combinar estos sistemas con sensores y encoders: bandas magnéticas, acoples, bridas, conectores, ángulos, campanas, cables precableados y ruedas medidoras.
Modelos disponibles
Filtrar por aplicación
14 productos
- Por cable
- Absolutos
Serie XS1 SSI
Encoder lineal por cable con salida absoluta SSI: conoce la posición del recorrido al encender.
- Recorrido
- Hasta 1,25 m
- Resolución
- Hasta 13 bits
- Protección
- IP51
Ficha técnica
- Salida
- SSI (RS422)
- Alimentación
- 4,75…30 VDC
- Velocidad
- 1 m/s
- Temperatura
- -20 a +80 °C
- Cable
- Cable de acero inoxidable AISI 316 de Ø 0,61 mm; 125 mm por vuelta
- Materiales
- Tapa de zamac, cuerpo de aluminio, eje de acero inoxidable
Asesoría técnica sin costoCotizar →
- Por cable

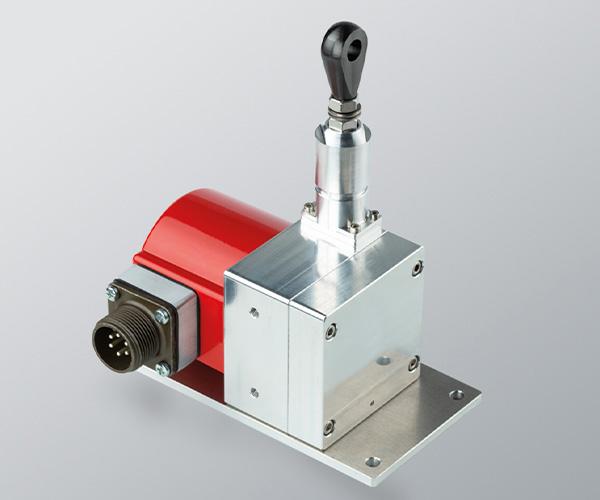

Serie XS1 INC
Encoder lineal por cable con salida incremental, compatible con cualquier contador o PLC.
- Recorrido
- Hasta 1,25 m
- Velocidad
- 1 m/s
- Protección
- IP51
Ficha técnica
- Salidas
- NPN colector abierto · Push-Pull diferencial · RS422 (TTL)
- Alimentación
- 5 VDC o 11…30 VDC según salida
- Temperatura
- -20 a +80 °C
- Cable
- Cable de acero inoxidable AISI 316 de Ø 0,61 mm; 125 mm por vuelta
- Materiales
- Tapa de zamac, cuerpo de aluminio, eje de acero inoxidable
Asesoría técnica sin costoCotizar →
- Por cable
- Salida analógica
- Absolutos

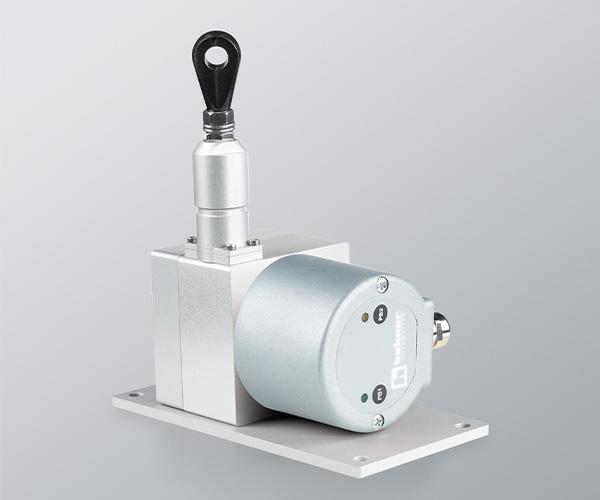

Serie XS1 ANA
Encoder lineal por cable con salida analógica en corriente o tensión, de -40 a +85 °C.
- Recorrido
- Hasta 1,25 m
- Resolución
- 12 o 16 bits
- Protección
- IP51
Ficha técnica
- Salida
- 0…20 mA, 4…20 mA, 0…5 V o 0…10 V
- Alimentación
- 7…30 V o 12…30 V
- Velocidad
- 1 m/s
- Temperatura
- -40 a +85 °C
- Cable
- Cable de acero inoxidable AISI 316 de Ø 0,61 mm; 125 mm por vuelta
Asesoría técnica sin costoCotizar →
- Por cable
- Aplicaciones extremas

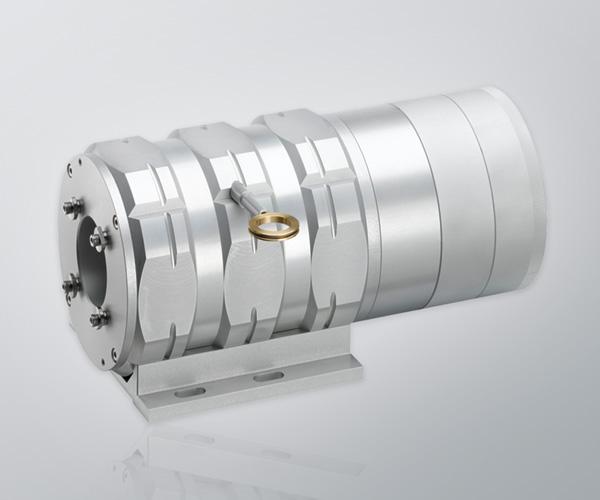

Serie XT12
Sistema robusto de medida por cable para aplicaciones extremas, con recorrido de hasta 15 m.
- Recorrido
- Hasta 15 m
- Linealidad
- ±0,05 % f.s.
- Velocidad
- 10 m/s
Ficha técnica
- Desarrollo
- 300 mm por vuelta
- Cable
- Acero inoxidable de Ø 0,90 mm
- Temperatura
- -20 a +80 °C (-30 °C ejecución especial)
- Materiales
- Cuerpo y brida de aluminio
Asesoría técnica sin costoCotizar →
- Por cable
- Aplicaciones extremas

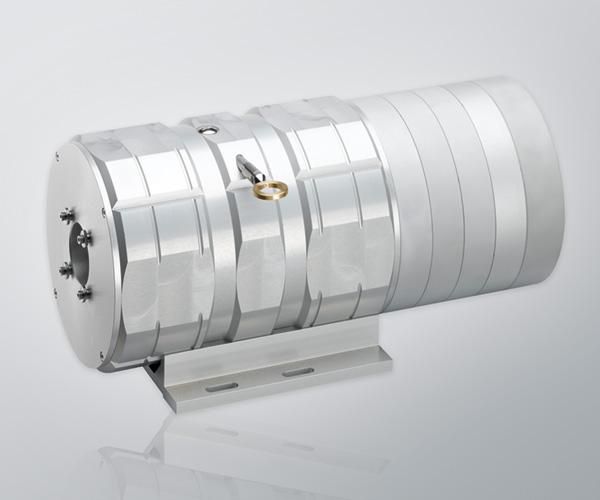

Serie XT18
La versión de mayor alcance: medida por cable de hasta 50 m para grúas, compuertas y grandes estructuras.
- Recorrido
- Hasta 50 m
- Linealidad
- ±0,05 % f.s.
- Velocidad
- 10 m/s
Ficha técnica
- Cable
- Acero inoxidable de Ø 0,90 mm
- Temperatura
- -20 a +80 °C (-30 °C ejecución especial)
- Materiales
- Cuerpo y brida de aluminio
Asesoría técnica sin costoCotizar →
- Por cable

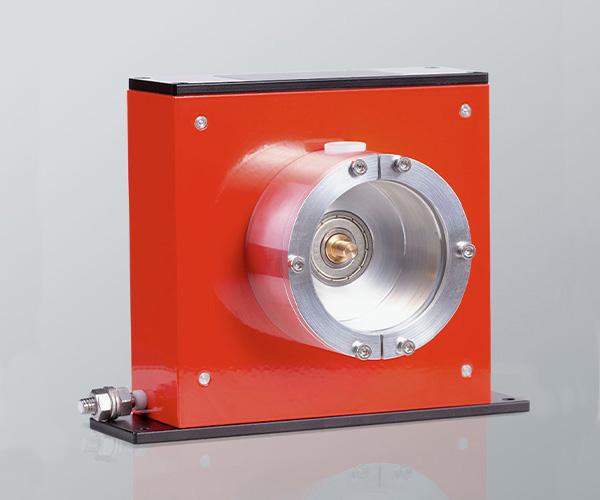

Encometer EM10
Mecanismo de cable extensible de hasta 10 m para acoplar a un encoder y medir recorridos lineales.
- Recorrido
- Hasta 10 m
- Velocidad
- 0,75 m/s
- Protección
- IP51
Ficha técnica
- Uso
- Se acopla a un encoder incremental o absoluto
- Cable
- Acero inoxidable AISI 316 de Ø 0,61 mm
Asesoría técnica sin costoCotizar →
- Por cable

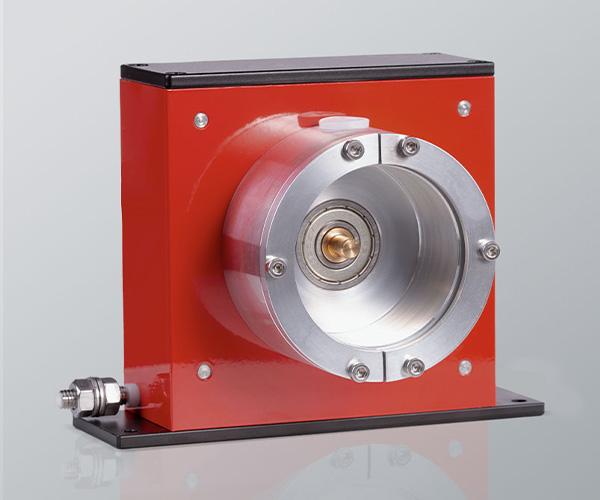

Encometer EM8
Mecanismo de cable extensible de hasta 8 m que convierte el desplazamiento en giro para un encoder.
- Recorrido
- Hasta 8 m
- Velocidad
- 0,75 m/s
- Protección
- IP51
Ficha técnica
- Desarrollo
- 250 mm ±0,06 por vuelta
- Uso
- Se acopla a un encoder incremental o absoluto
- Cable
- Acero inoxidable AISI 316 de Ø 0,61 mm
Asesoría técnica sin costoCotizar →
- Por cable

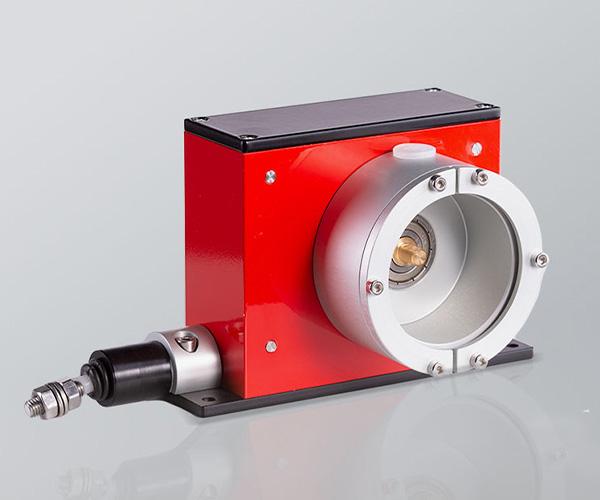

Encometer EM4
Mecanismo de cable extensible compacto de hasta 4 m para acoplar a un encoder.
- Recorrido
- Hasta 4 m
- Velocidad
- 1 m/s
- Protección
- IP51
Ficha técnica
- Uso
- Se acopla a un encoder incremental o absoluto
- Cable
- Acero inoxidable AISI 316 de Ø 0,61 mm
Asesoría técnica sin costoCotizar →
- Magnéticos
- Absolutos

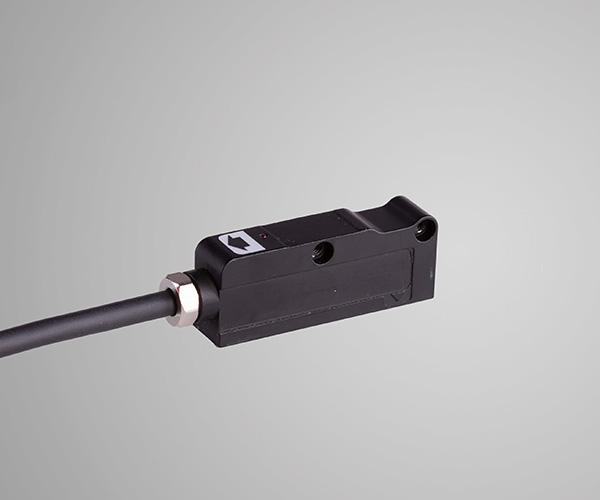

MSA
Sensor magnético lineal absoluto: conoce la posición al encender, en recorridos de hasta 30 m.
- Recorrido
- Hasta 30 m
- Resolución
- 10 µm
- Protección
- IP67
Ficha técnica
- Precisión
- ±15 µm
- Velocidad
- 300 m/min
- Distancia de lectura
- 0,3 a 1 mm
- Temperatura
- 0 a +50 °C
- Conexión
- Cable de 2 m (axial; radial bajo pedido)
Asesoría técnica sin costoCotizar →
- Magnéticos

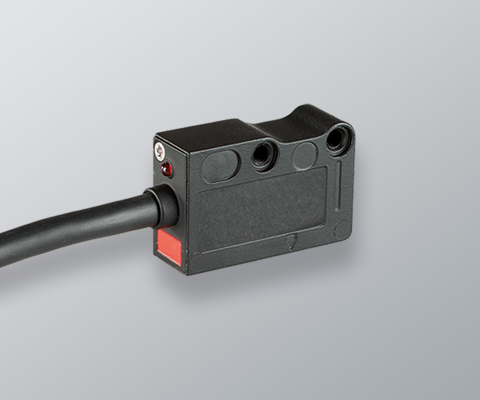

MSV
El sensor magnético de mayor resolución de la gama: hasta 0,5 µm.
- Resolución
- Hasta 0,5 µm
- Precisión
- ±8 µm
- Velocidad
- 12 m/s
Ficha técnica
- Sensor
- Sensor magnético sin contacto, cuerpo metálico, IP67, de 0 a +50 °C
- Distancia de lectura
- 0,1 a 1 mm
- Banda
- Paso polar 2+2 mm, ancho 10 mm
- Conexión
- Cable de 1 m (cualquier longitud disponible)
Asesoría técnica sin costoCotizar →- Magnéticos
MSH
Sensor magnético de alta resolución, 5 µm, para máquinas de precisión.
- Resolución
- 5 µm
- Precisión
- ±6 µm
- Velocidad
- 6 m/s
Ficha técnica
- Sensor
- Sensor magnético sin contacto, cuerpo metálico, IP67, de 0 a +50 °C
- Distancia de lectura
- 0,1 a 0,4 mm
- Banda
- Paso polar 1+1 mm, ancho 10 mm
- Conexión
- Cable de 2 m (cualquier longitud disponible)
Asesoría técnica sin costoCotizar →- Magnéticos
MSM
Sensor magnético de 10 µm con señal de cero cada 2 mm, versátil para uso industrial.
- Resolución
- 10 µm
- Precisión
- ±8 µm
- Velocidad
- 12 m/s
Ficha técnica
- Sensor
- Sensor magnético sin contacto, cuerpo metálico, IP67, de 0 a +50 °C
- Distancia de lectura
- 0,2 a 1,4 mm
- Banda
- Paso polar 2+2 mm
- Conexión
- Cable de 2 m (cualquier longitud disponible)
Asesoría técnica sin costoCotizar →- Magnéticos
MSL
Sensor magnético de 100 µm para altas velocidades, hasta 30 m/s, y mayor distancia de lectura.
- Resolución
- 100 µm
- Precisión
- ±50 µm
- Velocidad
- 30 m/s
Ficha técnica
- Sensor
- Sensor magnético sin contacto, cuerpo metálico, IP67, de 0 a +50 °C
- Distancia de lectura
- 0,3 a 4 mm
- Banda
- Paso polar 5+5 mm
- Conexión
- Cable de 2 m (cualquier longitud disponible)
Asesoría técnica sin costoCotizar →
- Magnéticos

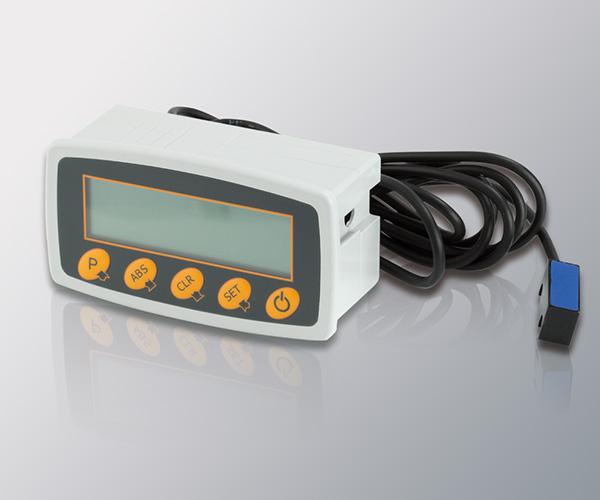

VIMS
Lector digital con pantalla y sensor magnético: visualiza la posición sin PLC, alimentado con pilas.
- Pantalla
- LCD 6½ dígitos
- Precisión
- ±20 µm
- Velocidad
- 4 m/s
Ficha técnica
- Resolución
- Programable de 1 a 0,01 mm, en pulgadas o grados
- Alimentación
- 2 pilas AA o fuente externa de 1,5…5 V
- Protección
- Lector IP43, sensor IP67
- Banda
- Banda magnética CSM (2+2 mm)
- Temperatura
- 0 a +50 °C
Asesoría técnica sin costoCotizar →
¿No sabe cuál elegir?
Envíenos la referencia de su equipo actual o los datos de su aplicación —variable a medir, rango, montaje, señal y ambiente— y le recomendamos el modelo exacto, sin costo. También buscamos equivalentes de otras marcas.
