11 modelos disponiblesEncoders y sensores de ángulo
Encoders y sensores de ángulo WayCon: analógicos por efecto Hall o potenciómetro multivuelta, incrementales TTL/HTL y absolutos con SSI, EtherCAT, CANopen, Profibus y Profinet.
- Ángulo analógico (WP)
- Hasta 120 vueltas
- Incrementales
- TTL · HTL
- Absolutos
- SSI · CANopen · Profinet
- Diámetros
- Ø36 a Ø60 mm
- Protección
- Hasta IP67
- Atmósferas explosivas
- Ex 2/22
Estos sensores miden con gran precisión el giro de piezas móviles. Los encoders digitales usan divisiones periódicas: incrementales con señales TTL o HTL, o absolutos con interfaces de bus como SSI, CANopen, Profibus o Profinet, que conocen su posición al encender. Los sensores de ángulo analógicos, en cambio, convierten el giro directamente en una señal absoluta de voltaje o corriente, con un potenciómetro o por efecto Hall, ideal cuando el PLC solo tiene entradas analógicas.
Indíquenos la resolución o el rango de giro, el tipo de eje (macizo o hueco), la interfaz de su controlador y el ambiente de instalación, y le recomendamos el modelo exacto sin costo.
Modelos disponibles
Filtrar por tipo
11 productos
- Sensores de ángulo analógicos
Sensor de ángulo WPH
Sensor de ángulo analógico sin contacto por efecto Hall, para medir hasta 360° sin desgaste. Salida directa de voltaje o corriente al PLC, para válvulas, brazos, palancas y ejes de giro.
Interfaces disponibles
- 0,5-4,5 V
- 0-5 V
- 0-10 V
- 4-20 mA
- Rango
- Hasta 360°
- Principio
- Efecto Hall
- Protección
- IP67
Ficha técnica
- Rango
- Hasta 360°
- Elemento sensor
- Efecto Hall, sin contacto
- Salida
- 0,5–4,5 V, 0–5 V, 0–10 V o 4–20 mA
- Diámetro
- Ø40 o Ø60 mm; eje macizo
- Protección
- Carcasa IP67; eje hasta IP67
Asesoría técnica sin costoCotizar →- Sensores de ángulo analógicos
Sensor de ángulo WP multivuelta
Sensor de ángulo con potenciómetro multivuelta, hasta 120 vueltas (43.200°). Ideal para medir recorridos con husillos, tambores, poleas y cabrestantes con salida analógica absoluta.
Interfaces disponibles
- 0-10 V
- 4-20 mA
- Potenciómetro
- Rango
- Hasta 120 vueltas
- Salida
- Analógica absoluta
- Protección
- IP67
Ficha técnica
- Rango
- Hasta 43.200° (120 vueltas)
- Salida
- 0–10 V, 4–20 mA o potenciómetro
- Diámetro
- Ø40 o Ø60 mm; eje macizo
- Protección
- Carcasa IP67; eje hasta IP67
Asesoría técnica sin costoCotizar →
- Encoders incrementales

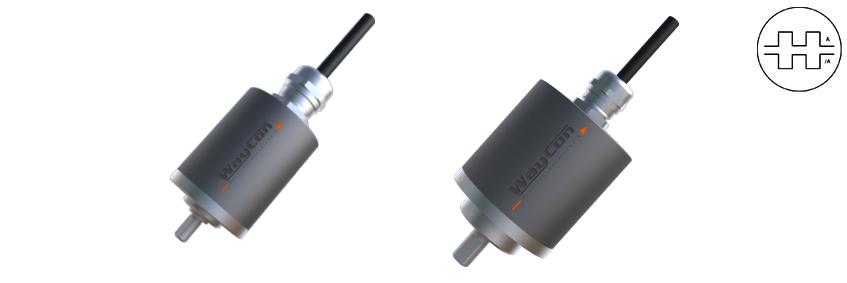

Encoder incremental WPI
Encoder incremental compacto con salida TTL, en carcasa robusta IP67 de Ø40 o Ø60 mm.
Interfaces disponibles
- TTL
- Salida
- TTL
- Diámetro
- Ø40 / Ø60 mm
- Protección
- IP67
Ficha técnica
- Salida
- TTL
- Diámetro
- Ø40 o Ø60 mm; eje macizo
- Protección
- Carcasa IP67; eje hasta IP67
Asesoría técnica sin costoCotizar →
- Encoders incrementales

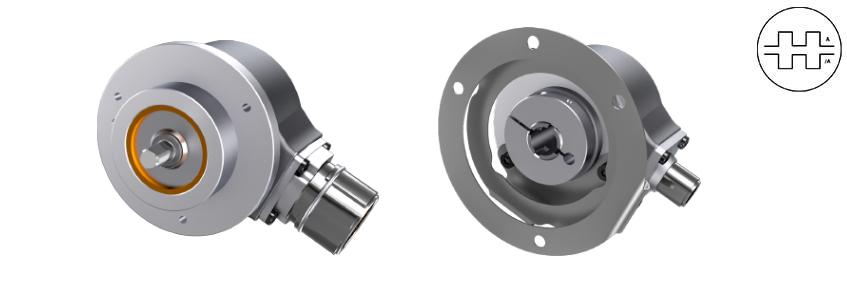

Encoder incremental B36 / B58
Encoders incrementales estándar de Ø36 y Ø58 mm con señales A, B y Z y sus complementos, en eje macizo o hueco.
Interfaces disponibles
- TTL
- HTL
- Salida
- TTL / HTL
- Diámetro
- Ø36 / Ø58 mm
- Eje
- Macizo o hueco
Ficha técnica
- Salida
- TTL o HTL
- Señales
- A, /A, B, /B, Z, /Z
- Diámetro
- Ø36 mm (B36) o Ø58 mm (B58)
- Eje
- Macizo o hueco
- Protección
- Hasta IP67
Asesoría técnica sin costoCotizar →
- Encoders absolutos
- Sensores de ángulo analógicos

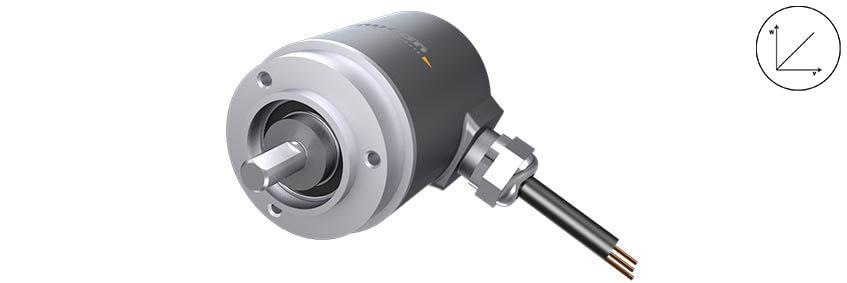

Encoder magnético analógico M36 / M58
Encoder absoluto magnético con salida analógica de voltaje o corriente, sin necesidad de contar pulsos ni referenciar al encender.
Interfaces disponibles
- 0-5 V
- 0-10 V
- 4-20 mA
- Salida
- Analógica absoluta
- Diámetro
- Ø36 / Ø58 mm
- Protección
- IP67
Ficha técnica
- Principio
- Magnético, absoluto
- Salida
- 0–5 V, 0–10 V o 4–20 mA
- Diámetro
- Ø36 mm (M36) o Ø58 mm (M58)
- Eje
- Macizo o hueco
- Protección
- Hasta IP67
Asesoría técnica sin costoCotizar →
- Encoders absolutos

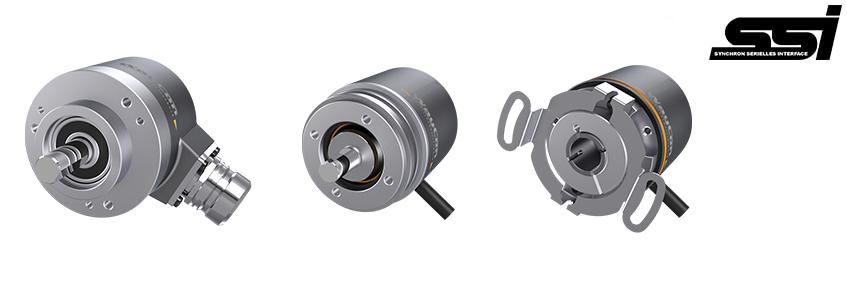

Encoder absoluto SSI
Encoder absoluto con interfaz serie síncrona SSI, en Ø58 mm o compacto F36. Disponible en versión para atmósferas explosivas Ex 2/22.
Interfaces disponibles
- SSI
- Interfaz
- SSI
- Diámetro
- Ø36–46 / Ø58 mm
- Atex
- Ex 2/22 opcional
Ficha técnica
- Interfaz
- SSI (interfaz serie síncrona)
- Diámetro
- Ø58 mm o Ø36 a Ø46 mm (F36)
- Eje
- Macizo, hueco o hueco ciego
- Protección
- Hasta IP67; versión Ex 2/22 opcional
Asesoría técnica sin costoCotizar →
- Encoders absolutos

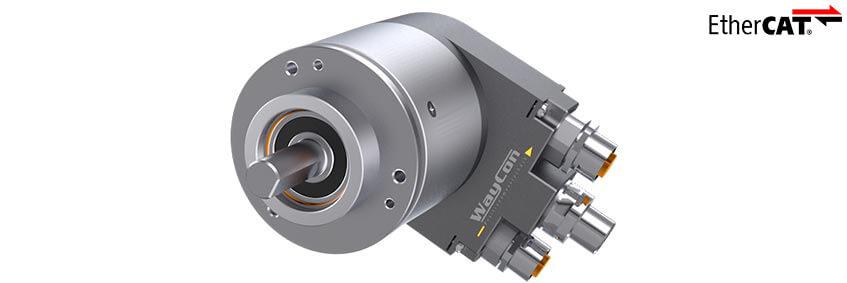

Encoder absoluto EtherCAT
Encoder absoluto con interfaz EtherCAT para control de movimiento rápido y sincronizado en máquinas con Beckhoff y otros controladores EtherCAT.
Interfaces disponibles
- EtherCAT
- Interfaz
- EtherCAT
- Diámetro
- Ø58 mm
- Atex
- Ex 2/22 opcional
Ficha técnica
- Interfaz
- EtherCAT: Ethernet en tiempo real para control y automatización
- Diámetro
- Ø58 mm
- Eje
- Macizo o hueco ciego
- Protección
- Hasta IP67; versión para atmósferas explosivas Ex 2/22 opcional
Asesoría técnica sin costoCotizar →
- Encoders absolutos

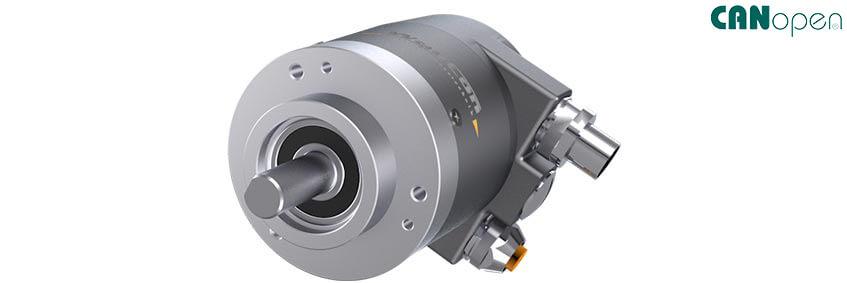

Encoder absoluto CANopen
Encoder absoluto con interfaz CANopen, muy usado en maquinaria móvil, grúas y equipos agrícolas y de construcción.
Interfaces disponibles
- CANopen
- Interfaz
- CANopen
- Diámetro
- Ø58 mm
- Atex
- Ex 2/22 opcional
Ficha técnica
- Interfaz
- CANopen: red Controller Area Network
- Diámetro
- Ø58 mm
- Eje
- Macizo o hueco ciego
- Protección
- Hasta IP67; versión para atmósferas explosivas Ex 2/22 opcional
Asesoría técnica sin costoCotizar →
- Encoders absolutos

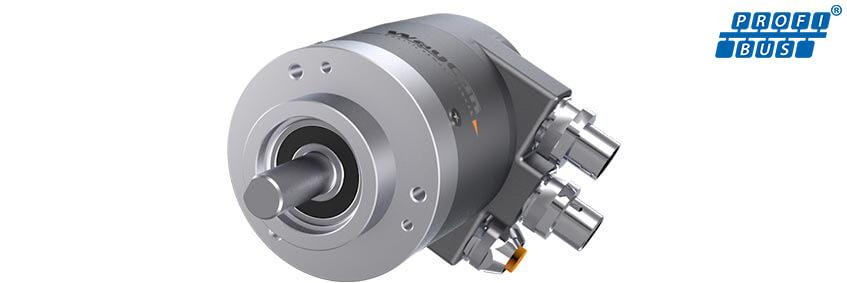

Encoder absoluto Profibus
Encoder absoluto con interfaz Profibus para integrarse directamente en redes Siemens y sistemas de automatización existentes.
Interfaces disponibles
- Profibus
- Interfaz
- Profibus
- Diámetro
- Ø58 mm
- Atex
- Ex 2/22 opcional
Ficha técnica
- Interfaz
- Profibus: bus de campo Profibus DP
- Diámetro
- Ø58 mm
- Eje
- Macizo o hueco ciego
- Protección
- Hasta IP67; versión para atmósferas explosivas Ex 2/22 opcional
Asesoría técnica sin costoCotizar →
- Encoders absolutos

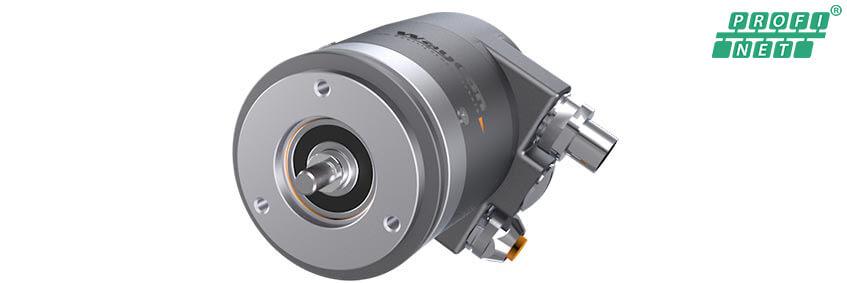

Encoder absoluto Profinet
Encoder absoluto con interfaz Profinet para redes Ethernet industriales con PLC Siemens S7-1200/1500 y otros controladores Profinet.
Interfaces disponibles
- Profinet
- Interfaz
- Profinet
- Diámetro
- Ø58 mm
- Atex
- Ex 2/22 opcional
Ficha técnica
- Interfaz
- Profinet: Ethernet industrial (Process Field Network)
- Diámetro
- Ø58 mm
- Eje
- Macizo o hueco ciego
- Protección
- Hasta IP67; versión para atmósferas explosivas Ex 2/22 opcional
Asesoría técnica sin costoCotizar →
- Accesorios

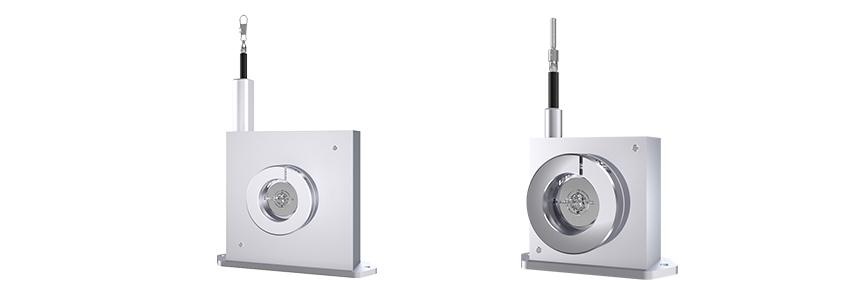

Mecanismo de cable SX
Accesorio que convierte un encoder en un sensor de cable: tambor, resorte y cable de precisión para medir recorridos lineales de 1 a 42,5 m con el encoder que usted elija.
- Recorrido
- 1 a 42,5 m
- Linealidad
- ±0,05 % (con encoder)
- Temperatura
- -20 a +85 °C
Ficha técnica
- Recorrido
- 1 a 42,5 m
- Linealidad
- Hasta ±0,05 % con encoder
- Temperatura
- -20 a +85 °C; -40 °C opcional
- Uso
- Se acopla a cualquiera de los encoders de esta página
Asesoría técnica sin costoCotizar →
¿No sabe cuál elegir?
Envíenos la referencia de su equipo actual o los datos de su aplicación —variable a medir, rango, montaje, señal y ambiente— y le recomendamos el modelo exacto, sin costo. También buscamos equivalentes de otras marcas.
