5 series disponiblesSensores de cinta magnética
Sistemas de medición lineal WayCon con cabezal lector y cinta magnética, sin contacto ni desgaste: analógicos, absolutos e incrementales, con recorridos de hasta 100 m y resolución de 0,5 µm.
- Recorrido
- Hasta 100 m
- Resolución
- Hasta 0,5 µm
- Linealidad
- Hasta ±2 µm
- Distancia a la cinta
- Hasta 2 mm
- Protección
- IP67 · IP68
- Salidas
- Analógica · SSI · HTL/TTL
Un sensor de cinta magnética está formado por un cabezal lector y una cinta magnética resistente que se adhiere a la máquina. El cabezal se desliza sobre la cinta sin tocarla, por lo que no se desgasta aun con altas exigencias, y tolera polvo, virutas y aceite mejor que una regla óptica. Es ideal para ejes de máquinas herramienta, carros, puertas, cortadoras y sistemas de manipulación con recorridos largos, con precisión de hasta ±2 µm.
La cinta magnética se suministra cortada a la longitud de su recorrido. Indíquenos el recorrido, la resolución, la salida de su controlador y si necesita posición absoluta, y le recomendamos el sistema completo sin costo.
Modelos disponibles
Filtrar por aplicación
5 productos
- Analógico
Serie MXAX / MXAZ analógica
Sensor de cinta magnética con salida analógica directa al PLC y protección IP68. El rango se ajusta por aprendizaje (teach-in), para medir posición sin contacto en recorridos de hasta 1,25 m.
Interfaces disponibles
- 4-20 mA
- 0-10 V
- Recorrido
- Hasta 1.250 mm
- Linealidad
- ±2 µm
- Protección
- IP68
Ficha técnica
- Recorrido máximo
- 1.250 mm
- Linealidad
- Hasta ±2 µm
- Resolución
- Ajustable por aprendizaje (teach-in)
- Distancia sensor–cinta
- 0,1 a 2 mm
- Salida
- 4–20 mA o 0–10 V
- Protección
- IP68
Asesoría técnica sin costoCotizar →
- Absoluto (SSI / BiSS)

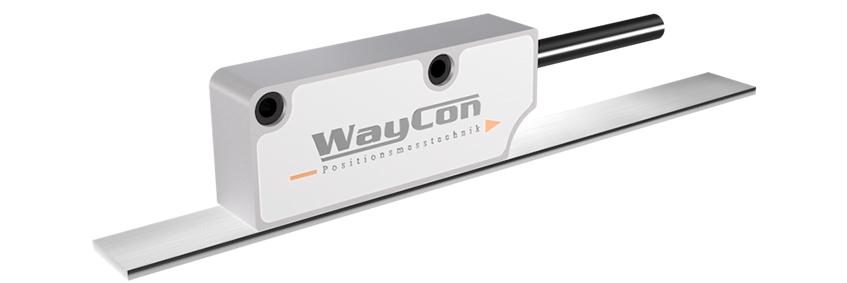

Serie MXS2 absoluta
Sistema de cinta magnética absoluto: conoce la posición exacta al encender, sin necesidad de recorrido de referencia. Resolución de 1 µm y salida SSI o BiSS, con salida adicional de velocidad.
Interfaces disponibles
- SSI
- BiSS
- NPN
- Recorrido
- Hasta 8.165 mm
- Resolución
- 1 µm
- Linealidad
- ±2 µm
Ficha técnica
- Recorrido máximo
- 8.165 mm
- Linealidad
- Hasta ±2 µm
- Resolución
- Hasta 1 µm
- Distancia sensor–cinta
- 0,1 a 0,6 mm
- Salida
- SSI o BiSS; NPN para velocidad
- Protección
- IP67
Asesoría técnica sin costoCotizar →
- Incremental

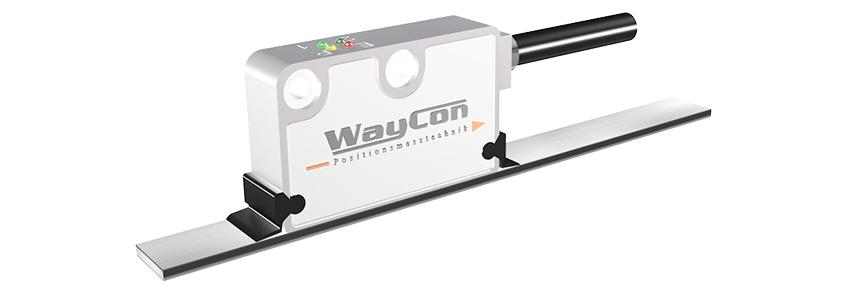

Serie MXW11 / MXI11
Sensores incrementales para recorridos de hasta 30 m: el MXW11 entrega señal senoidal de 1 Vss y el MXI11 pulsos HTL o TTL con resolución de hasta 0,5 µm.
Interfaces disponibles
- 1 Vss
- HTL
- TTL
- Recorrido
- Hasta 30 m
- Resolución
- Hasta 0,5 µm
- Protección
- IP67
Ficha técnica
- Recorrido máximo
- 30 m
- Precisión
- ±15 µm (MXI11); 1 % (MXW11)
- Resolución
- 0,5 µm (MXI11); teóricamente infinita con señal senoidal (MXW11)
- Distancia sensor–cinta
- 0,1 a 0,5 mm
- Salida
- 1 Vss (MXW11); HTL o TTL (MXI11)
- Protección
- IP67
Asesoría técnica sin costoCotizar →- Incremental
Serie MXW21 / MXI21
Sensores incrementales para recorridos largos de hasta 100 m y mayor distancia a la cinta (hasta 1 mm), con señal senoidal o pulsos HTL/TTL.
Interfaces disponibles
- 1 Vss
- HTL
- TTL
- Recorrido
- Hasta 100 m
- Resolución
- Hasta 1 µm
- Protección
- IP67
Ficha técnica
- Recorrido máximo
- 100 m
- Precisión
- ±15 µm (MXI21); 1 % (MXW21)
- Resolución
- 1 µm (MXI21); teóricamente infinita con señal senoidal (MXW21)
- Distancia sensor–cinta
- 0,1 a 1 mm
- Salida
- 1 Vss (MXW21); HTL o TTL (MXI21)
- Protección
- IP67
Asesoría técnica sin costoCotizar →- Incremental
Serie MXI51
Sensor incremental robusto para recorridos de hasta 100 m con tolerancia de montaje amplia: funciona con hasta 2 mm de separación entre el cabezal y la cinta.
Interfaces disponibles
- HTL
- TTL
- Recorrido
- Hasta 100 m
- Resolución
- 5 µm
- Separación
- Hasta 2 mm
Ficha técnica
- Recorrido máximo
- 100 m
- Linealidad
- ±15 µm
- Resolución
- 5 µm
- Distancia sensor–cinta
- 0,1 a 2 mm
- Salida
- HTL o TTL
- Protección
- IP67
Asesoría técnica sin costoCotizar →
¿No sabe cuál elegir?
Envíenos la referencia de su equipo actual o los datos de su aplicación —variable a medir, rango, montaje, señal y ambiente— y le recomendamos el modelo exacto, sin costo. También buscamos equivalentes de otras marcas.
