5 series disponiblesSensores inductivos LVDT
Sensores LVDT WayCon de 2 a 500 mm para medir desplazamientos con resolución de micras: de precisión, subminiatura, de recorrido largo y para cilindros hidráulicos de hasta 350 bar.
- Rango de medición
- 2 a 500 mm
- Resolución (LV)
- 0,8 µm
- Linealidad
- Hasta ±0,1 %
- Protección
- Hasta IP67
- En cilindro (LVPH)
- Hasta 350 bar
- Salidas
- 4-20 mA · 0-10 V
Un LVDT (transformador diferencial de variación lineal) mide el desplazamiento de un núcleo dentro de una bobina sin contacto eléctrico entre ambos. No hay roce ni desgaste, por lo que tiene una vida útil prácticamente ilimitada y una resolución muy alta. Es el sensor de referencia para control dimensional, metrología, bancos de prueba, válvulas y servoactuadores, y funciona incluso a alta presión dentro de cilindros hidráulicos.
Indíquenos el recorrido, la resolución que necesita y cómo se montará (núcleo libre, con resorte, con rótulas o dentro del cilindro), y le recomendamos el LVDT y su amplificador sin costo.
Modelos disponibles
Filtrar por aplicación
5 productos
- Recorridos cortos (hasta 25 mm)
Serie LV
El LVDT más preciso de WayCon, con resolución de 0,8 µm. Disponible con núcleo libre, con palpador de retorno por resorte o con rótulas, para control dimensional, bancos de prueba y posicionamiento fino.
Interfaces disponibles
- 4-20 mA
- 0-10 V
- Rango
- 2 a 25 mm
- Resolución
- 0,8 µm
- Protección
- Hasta IP67
Ficha técnica
- Rangos
- 2, 5, 10 y 25 mm
- Linealidad
- ±0,1 %
- Resolución
- Hasta 0,8 µm
- Salida
- 4–20 mA o 0–10 V
- Protección
- Hasta IP67
- Versiones
- Núcleo libre, palpador con resorte o con rótulas
- Ajuste
- Amplificador LVA2 con función de aprendizaje (teach-in) de cero y escala
Asesoría técnica sin costoCotizar →
- Recorridos cortos (hasta 25 mm)

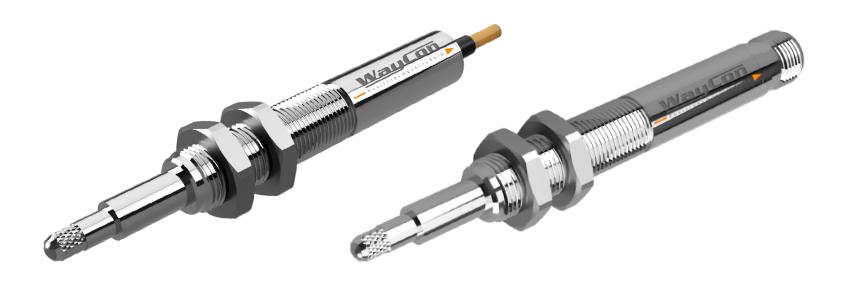

Serie LVIT
LVDT de cuerpo roscado con tuercas de fijación, que se instala y ajusta fácilmente en soportes y máquinas.
Interfaces disponibles
- 0-10 V
- Rango
- 2 a 20 mm
- Linealidad
- ±0,35 %
- Protección
- IP65
Ficha técnica
- Rangos
- 2, 5, 10 y 20 mm
- Linealidad
- ±0,35 %
- Salida
- 0–10 V
- Protección
- IP65
- Montaje
- Cuerpo roscado con tuercas
Asesoría técnica sin costoCotizar →
- Recorridos largos (50 mm o más)

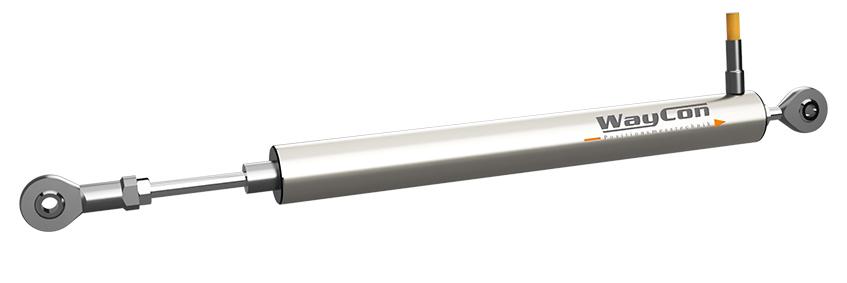

Serie LVIG
LVDT para recorridos largos, con núcleo guiado y rótulas en ambos extremos, para medir desplazamientos en estructuras, actuadores y máquinas.
Interfaces disponibles
- 0-10 V
- 4-20 mA
- Rango
- 50 a 200 mm
- Linealidad
- ±0,35 %
- Protección
- IP67
Ficha técnica
- Rangos
- 50, 100 y 200 mm
- Linealidad
- ±0,35 %
- Salida
- 0–10 V o 4–20 mA
- Protección
- IP67
- Montaje
- Núcleo guiado con rótulas
- Ajuste
- Amplificador LVA2 con función teach-in
Asesoría técnica sin costoCotizar →
- Recorridos cortos (hasta 25 mm)

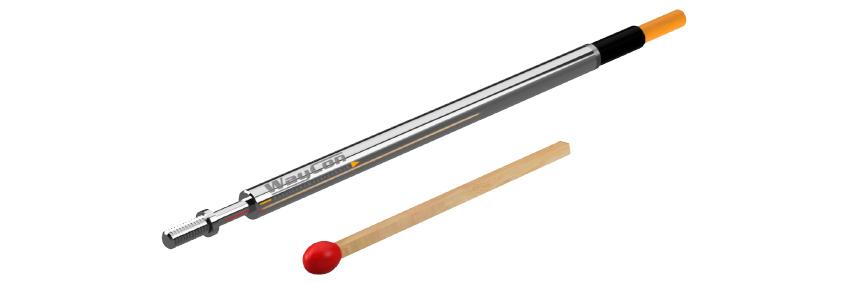

Serie LVISM subminiatura
LVDT subminiatura, del tamaño de un fósforo, para medir desplazamientos pequeños donde no cabe otro sensor.
Interfaces disponibles
- 0-10 V
- 4-20 mA
- Rango
- 2 a 10 mm
- Linealidad
- ±0,35 %
- Protección
- IP65
Ficha técnica
- Rangos
- 2, 5 y 10 mm
- Linealidad
- ±0,35 %
- Salida
- 0–10 V o 4–20 mA
- Protección
- IP65
Asesoría técnica sin costoCotizar →
- Recorridos largos (50 mm o más)
- Dentro de cilindro hidráulico

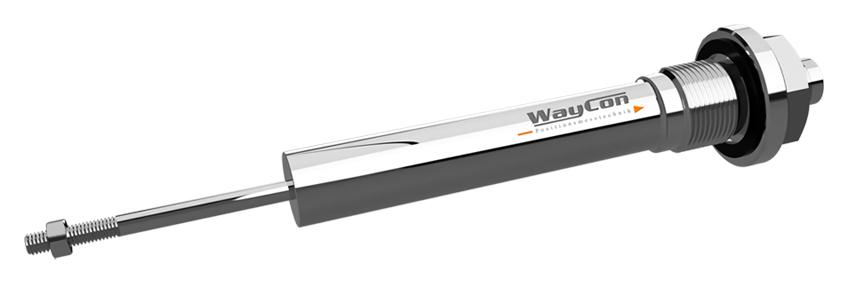

Serie LVPH hidráulica
LVDT resistente a la presión para integrar dentro de cilindros hidráulicos, hasta 350 bar, con recorridos de hasta 500 mm.
Interfaces disponibles
- 0-10 V
- 4-20 mA
- Rango
- 25 a 500 mm
- Presión
- Hasta 350 bar
- Protección
- IP67
Ficha técnica
- Rangos
- 25, 50, 100, 150, 200 y 500 mm
- Linealidad
- ±0,3 %
- Salida
- 0–10 V o 4–20 mA
- Presión del fluido
- Hasta 350 bar
- Protección
- IP67
- Ajuste
- Amplificador LVA2 con función teach-in
Asesoría técnica sin costoCotizar →
¿No sabe cuál elegir?
Envíenos la referencia de su equipo actual o los datos de su aplicación —variable a medir, rango, montaje, señal y ambiente— y le recomendamos el modelo exacto, sin costo. También buscamos equivalentes de otras marcas.
