4 series disponiblesTransmisores magnetostrictivos
Transmisores de posición magnetostrictivos WayCon de 50 a 2.500 mm, sin contacto ni desgaste: en perfil para montaje externo o en varilla para cilindros hidráulicos de hasta 350 bar.
- Rango de medición
- 50 a 2.500 mm
- Resolución
- Hasta 2 µm
- Linealidad
- Hasta ±0,01 %
- En cilindro hidráulico
- Hasta 350 bar
- Protección
- Hasta IP67
- Salidas
- 0-10 V · 4-20 mA · SSI
Un transmisor magnetostrictivo mide la posición de un imán que se desplaza a lo largo de una guía de ondas, sin ningún contacto mecánico. Por eso no se desgasta y mantiene su precisión durante millones de ciclos. Es la tecnología preferida para ejes de máquinas, prensas, medición de nivel y, sobre todo, para ir dentro de cilindros hidráulicos de hasta 350 bar, donde entrega la posición absoluta del vástago aun después de un corte de energía.
Indíquenos el recorrido, si va por fuera (perfil) o dentro del cilindro (varilla), el tipo de imán y la salida que requiere su controlador, y le recomendamos el modelo exacto sin costo.
Modelos disponibles
Filtrar por formato
Filtrar por salida
4 productos
- Perfil (montaje externo)
Serie MAB
Transmisor magnetostrictivo en perfil de aluminio con la máxima precisión de la línea: resolución de 2 µm y linealidad de ±0,01 %. Mide posición y velocidad con imán guiado o libre, para ejes de máquinas, prensas y automatización.
Interfaces disponibles
- 0-10 V
- 4-20 mA
- SSI
- Rango
- 50 a 2.500 mm
- Resolución
- 2 µm
- Linealidad
- ±0,01 %
Ficha técnica
- Rango
- 50 a 2.500 mm
- Resolución
- Hasta 2 µm
- Linealidad
- Hasta ±0,01 %
- Variables
- Posición y velocidad (velocidad solo en salida analógica)
- Salidas
- 0–10 V, 4–20 mA o SSI
- Velocidad del imán
- < 10 m/s
- Alimentación
- 24 VDC ±20 %
- Protección
- IP67
- Temperatura
- -30 a +75 °C (+90 °C con SSI)
- Imán
- Guiado o libre
Asesoría técnica sin costoCotizar →
- Perfil (montaje externo)

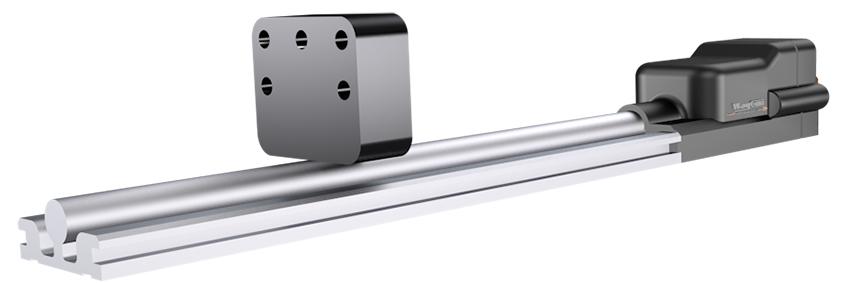

Serie MAP
Transmisor magnetostrictivo en perfil compacto, la opción económica para medir posición sin contacto ni desgaste con salida analógica directa al PLC.
Interfaces disponibles
- 0,1-10,1 V
- 4-20 mA
- Rango
- 50 a 1.500 mm
- Linealidad
- ±0,04 %
- Protección
- IP65
Ficha técnica
- Rango
- 50 a 1.500 mm
- Linealidad
- ±0,04 % (mínimo ±0,09 mm)
- Salidas
- 0,1–10,1 V o 4–20 mA
- Velocidad del imán
- < 10 m/s
- Alimentación
- 24 VDC ±20 %
- Protección
- IP65
- Temperatura
- -20 a +75 °C
- Imán
- Guiado o libre
Asesoría técnica sin costoCotizar →
- Varilla (dentro de cilindro)

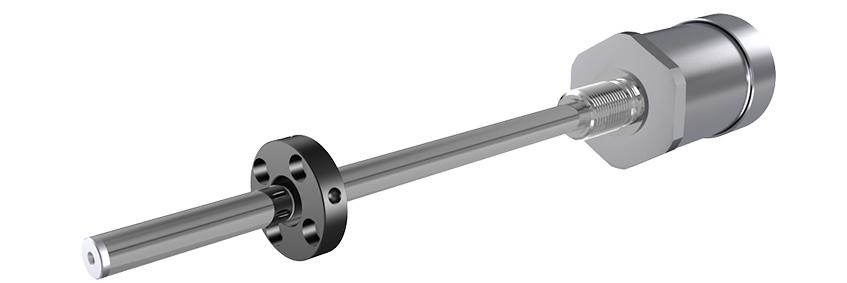

Serie MAZ
Transmisor de varilla para integrar dentro de cilindros hidráulicos de hasta 350 bar, con resolución de 2 µm. Con imán de flotador también mide nivel de líquidos en tanques.
Interfaces disponibles
- 0-10 V
- 4-20 mA
- SSI
- Rango
- 50 a 2.500 mm
- Presión
- Hasta 350 bar
- Resolución
- 2 µm
Ficha técnica
- Rango
- 50 a 2.500 mm
- Resolución
- Hasta 2 µm
- Linealidad
- Hasta ±0,02 %
- Salidas
- 0–10 V, 4–20 mA o SSI
- Velocidad del imán
- < 10 m/s
- Alimentación
- 24 VDC ±20 %
- Protección
- IP67; hasta 350 bar
- Temperatura
- -30 a +75 °C (+90 °C con SSI)
- Imán
- Flotador (nivel), anillo abierto o anillo cerrado
Asesoría técnica sin costoCotizar →
- Varilla (dentro de cilindro)

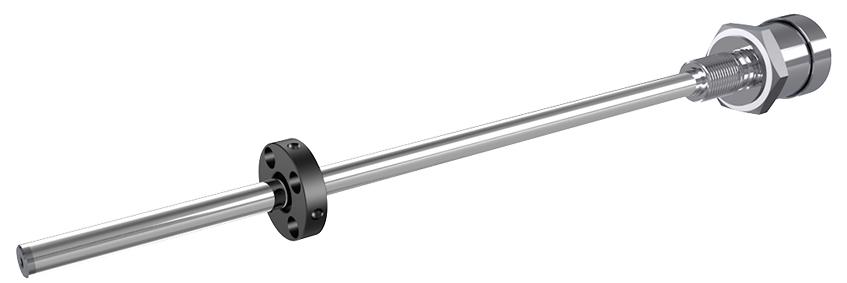

Serie MSB
Transmisor de varilla compacto para cilindros hidráulicos de hasta 350 bar, con amplio rango de temperatura y salida analógica de voltaje o corriente.
Interfaces disponibles
- 0,1-10,1 V
- 0,1-5,1 V
- 4-20 mA
- Rango
- 50 a 2.500 mm
- Presión
- Hasta 350 bar
- Temperatura
- -30 a +90 °C
Ficha técnica
- Rango
- 50 a 2.500 mm
- Resolución
- Hasta 10 µm
- Linealidad
- Hasta ±0,02 %
- Salidas
- 0,1–10,1 V, 0,1–5,1 V o 4–20 mA
- Velocidad del imán
- < 10 m/s
- Alimentación
- 24 VDC ±20 % (12 VDC para salida de 0,1–5,1 V)
- Protección
- IP67; hasta 350 bar
- Temperatura
- -30 a +90 °C
- Imán
- Anillo abierto o cerrado
Asesoría técnica sin costoCotizar →
¿No sabe cuál elegir?
Envíenos la referencia de su equipo actual o los datos de su aplicación —variable a medir, rango, montaje, señal y ambiente— y le recomendamos el modelo exacto, sin costo. También buscamos equivalentes de otras marcas.
